YSF 系列φ25mm、φ50mm口径压力释放阀
YSF 系列φ25mm、φ50mm口径压力释放阀是一种保护油浸电气设备油室的装置，主要用于箱式变电站、全密封变压器、高压开关、电力电容器、电抗器、有载分接开关等电力设备。
关键词：
所属分类：
产品描述
产品介绍
YSF 系列φ25mm、φ50mm口径压力释放阀是一种保护油浸电气设备油室的装置，主要用于箱式变电站、全密封变压器、高压开关、电力电容器、电抗器、有载分接开关等电力设备。
使用条件
安装位置：油箱盖上、升高座上或油箱上部侧壁上；
环境要求：-30℃～50℃；工作环境要求：-30℃～+115℃。
密封值是变压器选配压力释放阀的重要参数。
(注：压力释放阀处于工作状态时出现的最高正常压力值加7kPa的总值应小于压力释放阀密封值)。

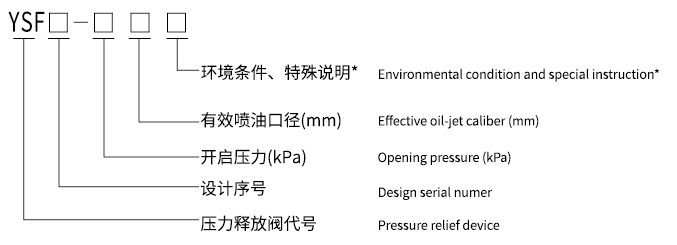

型号说明
*说明：D-表示带定向喷油，K-表示带电气信号，SK(或KK)-表示带双路电气信号，J-表示带机械信号，TH-表示用于湿热带地区，TA-表示用于干热带地区，T-表示用于干、湿热带地区，B-表示带闭锁装置。
标注实例：YSF9-35/50SKJTHB 表示第9次设计的喷油口径为φ50mm，开启压力35kPa，带双电气报警信号及机械报警信号，可用于湿热带地区，带闭锁装置的压力释放阀。

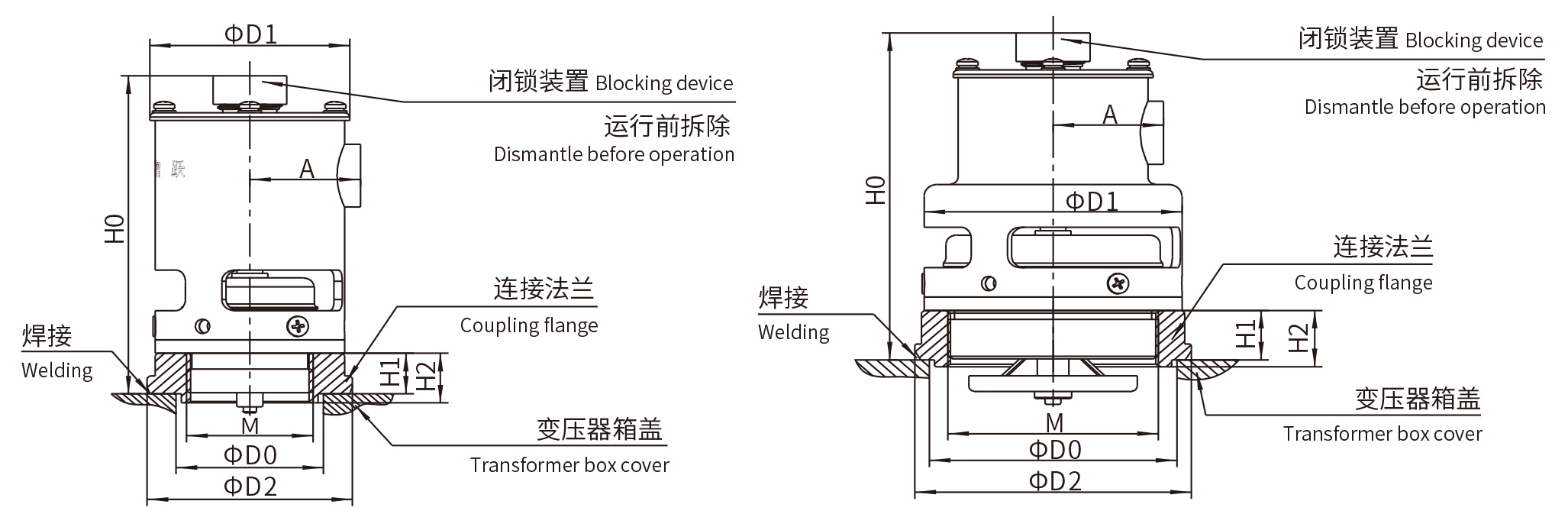

产品外形及尺寸图
单位(units) mm
| 型号 | 喷油口径 | D0 | D1 | D2 | H0 | H1 | H2 | A | M |
| 九型 | φ25 | 56 | 76 | 78 | 144 | 18 | 22 | 42 | M48×3 |
| 六型 | 40 | 76 | 72 | 144 | 18 | 21 | 42 | M38×2 | |
| 九型 | φ50 | 94 | 98 | 105 | 148 | 22 | 25 | 42 | M80×3 |
接点容量及接线图
| 电源种类 | 电压(V) | 电流 A | |
| 电阻负载 | 感性负载 | ||
| 交流 | 220V | 5 | 3（cos φ=0.4） |
| 直流 | 0.3 | 0.05（T=7ms） | |
产品接线图
