YSF4II 系列φ80mm、φ130mm口径压力释放阀
YSF4II 系列φ80mm、φ130mm口径的压力释放阀主要适用于液体式主体绝缘变压器、互感器、有载分接开关、高压开关等电气产品。当电气设备内部发生故障时，阀将开启释放设备内部压力；设备内部压力降到阀的关闭压力时阀可靠关闭，免除外接水分及杂质进入设备内部。
关键词：
所属分类：
产品描述
产品介绍
YSF4II 系列φ80mm、φ130mm口径的压力释放阀主要适用于液体式主体绝缘变压器、互感器、有载分接开关、高压开关等电气产品。当电气设备内部发生故障时，阀将开启释放设备内部压力；设备内部压力降到阀的关闭压力时阀可靠关闭，免除外接水分及杂质进入设备内部。
使用条件
安装位置：油箱盖上、升高座上或油箱上部侧壁上；
环境要求：-30℃～50℃；工作环境要求：-30℃～+115℃。
密封值是变压器选配压力释放阀的重要参数。
(注：压力释放阀处于工作状态时出现的最高正常压力值加7kPa的总值应小于压力释放阀密封值)。
型号说明
*说明：D-表示带定向喷油，K-表示带电气信号，SK(或KK)-表示带双路电气信号，J-表示带机械信号，TH-表示用于湿热带地区，TA-表示用于干热带地区，T-表示用于干、湿热带地区，B-表示带闭锁装置。
标注实例：YSF4II-55/130KKJBTH 即为喷油口径为φ130mm，开启压力55kPa，带机械及双路电气报警信号，湿热带地区用，带闭锁装置的4型压力释放阀。

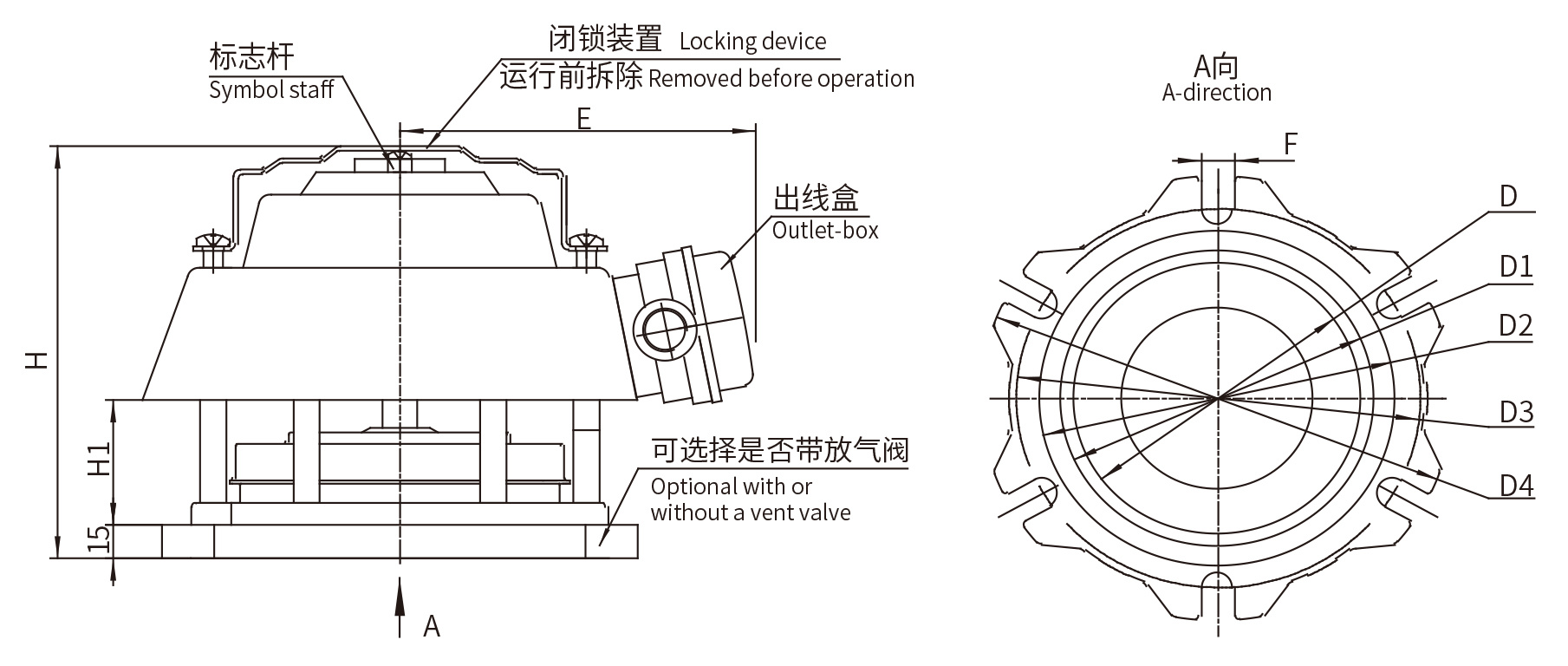

产品外形及尺寸图
单位(units) mm
| 喷油口径 | D | D1 | D2 | D3 | D4 | H1 | E | F | H | 阀座安装螺栓 直径×数量 |
| φ80 | φ122 | φ133 | φ149 | φ170 | φ200 | 56 | 150 | 14 | 185 | M12×6 |
| φ130 | φ176 | φ181 | φ199 | φ235 | φ260 | 60 | 180 | 18 | 196 | M16×6 |
接点容量及接线图
| 电源种类 | 电压(V) | 电流 A | |
| 电阻负载 | 感性负载 | ||
| 交流 | 220V | 5 | 3（cos φ=0.4） |
| 直流 | 0.3 | 0.05（T=7ms） | |

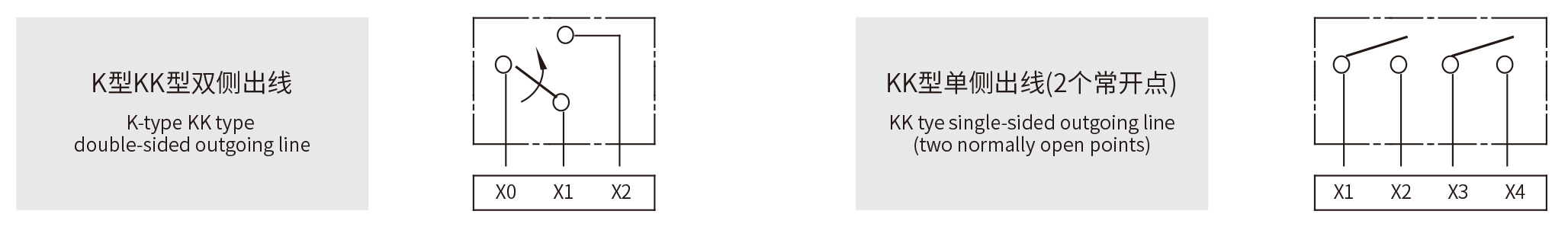

产品接线图
