YSF4II 系列φ50mm口径压力释放阀
YSF4II 系列φ50mm 口径压力释放阀是一种新型设计改进的压力释放阀，本产品用于保护油浸电气设备的油室，例如变压器、高压开关、电力电容器、电抗器、有载分接开关等。改进后的压力释放阀出线盒连接密封更加合理，三防性能优越，闭锁安装及拆除更为方便。
关键词：
所属分类：
产品描述
产品介绍
YSF4II 系列φ50mm 口径压力释放阀是一种新型设计改进的压力释放阀，本产品用于保护油浸电气设备的油室，例如变压器、高压开关、电力电容器、电抗器、有载分接开关等。改进后的压力释放阀出线盒连接密封更加合理，三防性能优越，闭锁安装及拆除更为方便。
使用条件
安装位置：油箱盖上、升高座上或油箱上部侧壁上；
环境要求：-30℃～50℃；工作环境要求：-30℃～+115℃。
密封值是变压器选配压力释放阀的重要参数。
(注：压力释放阀处于工作状态时出现的最高正常压力值加7kPa的总值应小于压力释放阀密封值)。

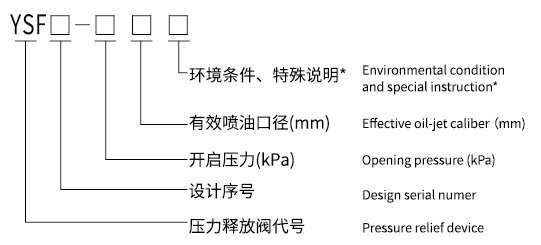

型号说明
*说明：D-表示带定向喷油，K-表示带电气信号，SK(或KK)-表示带双路电气信号，J-表示带机械信号，TH-表示用于湿热带地区，TA-表示用于干热带地区，T-表示用于干、湿热带地区，B-表示带闭锁装置。
标注实例：YSF4II-85/50KKJBTH 表示在第4次设计基础上二次改进的喷油口径为φ50mm，开启压力85kPa，带双电气报警信号及机械报警信号,湿热带地区用，带闭锁装置的压力释放阀。
产品外形及尺寸图
单位(units) mm
| 产品规格 | D | D1 | D2 | D3 | D4 | H1 | E | F | H | 阀座安装螺栓 直径×数量 |
| 4II-50K | φ74 | φ83.5 | φ94 | φ130 | 125×125 | 28.5 | 102 | φ14 | 140 | M12×4 |
接点容量及接线图
| 电源种类 | 电压(V) | 电流 A | |
| 电阻负载 | 感性负载 | ||
| 交流 | 220V | 5 | 3（cos φ=0.4） |
| 直流 | 0.3 | 0.05（T=7ms） | |

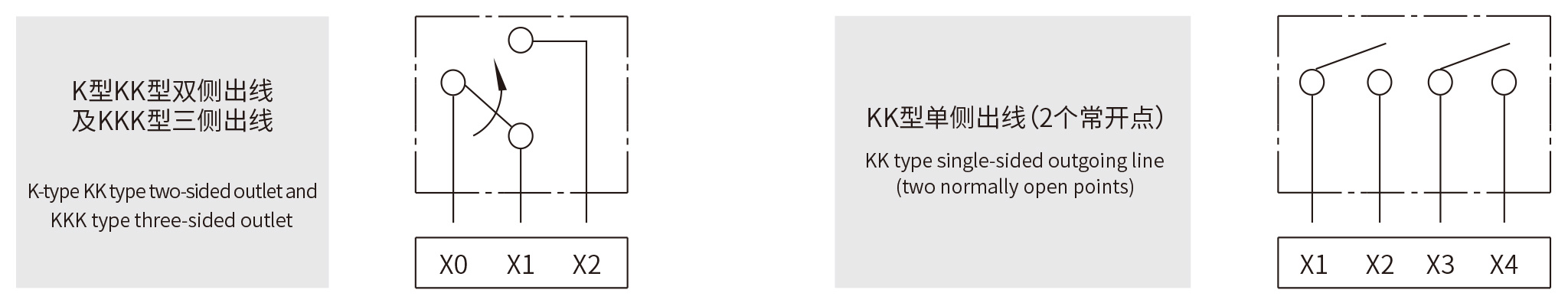

产品接线图
