YSF9 系列φ80mm、φ130mm口径压力释放阀
YSF9 系列φ80mm、φ130mm口径的压力释放阀主要适用于油浸式电力变压器、电力电容器、电抗器等设备油箱压力超压时的压力释放；同时油箱内压力降到阀的关闭压力值时，阀可靠关闭，免除外界水分及杂质进入箱内。我公司压力释放阀特点：电器开关内藏式，安全可靠性高，防止意外磕碰损坏及因雨雾误报警，采用不锈钢外壳，三防性能好，接线盒内置接线端子，接线方便安全，接线盒可外接护线套。
关键词：
所属分类：
产品描述
产品介绍
YSF9 系列φ80mm、φ130mm口径的压力释放阀主要适用于油浸式电力变压器、电力电容器、电抗器等设备油箱压力超压时的压力释放；同时油箱内压力降到阀的关闭压力值时，阀可靠关闭，免除外界水分及杂质进入箱内。我公司压力释放阀特点：电器开关内藏式，安全可靠性高，防止意外磕碰损坏及因雨雾误报警，采用不锈钢外壳，三防性能好，接线盒内置接线端子，接线方便安全，接线盒可外接护线套。
使用条件
安装位置：油箱盖上、升高座上或油箱上部侧壁上；
环境要求：-30℃～50℃；工作环境要求：-30℃～+115℃。
密封值是变压器选配压力释放阀的重要参数。
(注：压力释放阀处于工作状态时出现的最高正常压力值加7kPa的总值应小于压力释放阀密封值)。

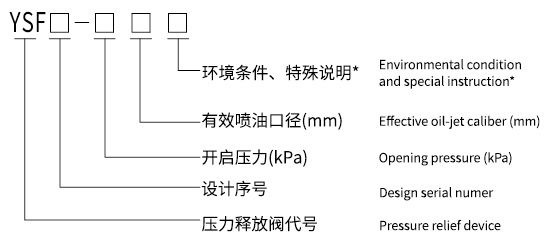

型号说明
*说明：D-表示带定向喷油，K-表示带电气信号，SK(或KK)-表示带双路电气信号，J-表示带机械信号，TH-表示用于湿热带地区，TA-表示用于干热带地区，T-表示用于干、湿热带地区，B-表示带闭锁装置。
标注实例：YSF9-85/130SKJTHB 即为第9次设计的喷油口径为φ130mm，开启压力85kPa，带机械及双路电气报警信号，湿热带地区用，带闭锁装置的压力释放阀。

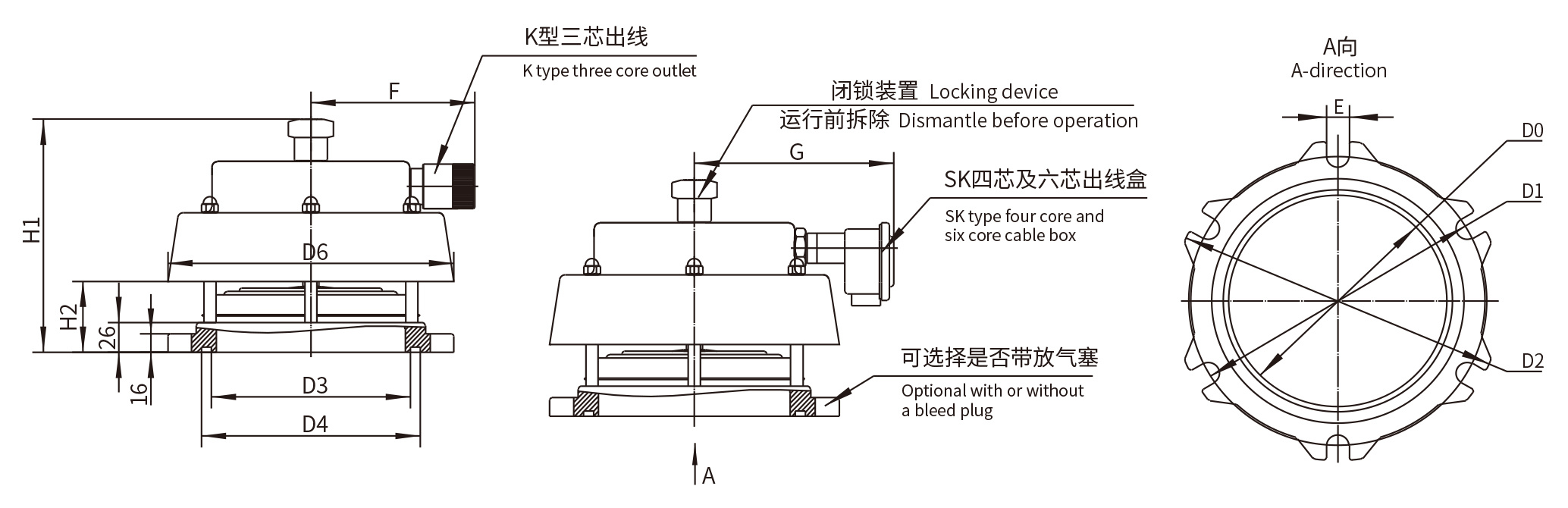

产品外形及尺寸图
单位(units) mm
| 型号 | D0 | D1 | D2 | D3 | D4 | D6 | E | F | G | H1 | H2 |
| YSF9-80K | φ122 | φ170 | φ200 | φ138 | φ151 | φ200 | 14 | 128 | 158 | 195 | 52 |
| YSF9-130K | φ172 | φ235 | φ260 | φ181 | φ199 | φ260 | 18 | 150 | 180 | 204 | 62 |
接点容量及接线图
| 电源种类 | 电压(V) | 电流 A | |
| 电阻负载 | 感性负载 | ||
| 交流 | 220V | 5 | 3（cos φ=0.4） |
| 直流 | 0.3 | 0.05（T=7ms） | |

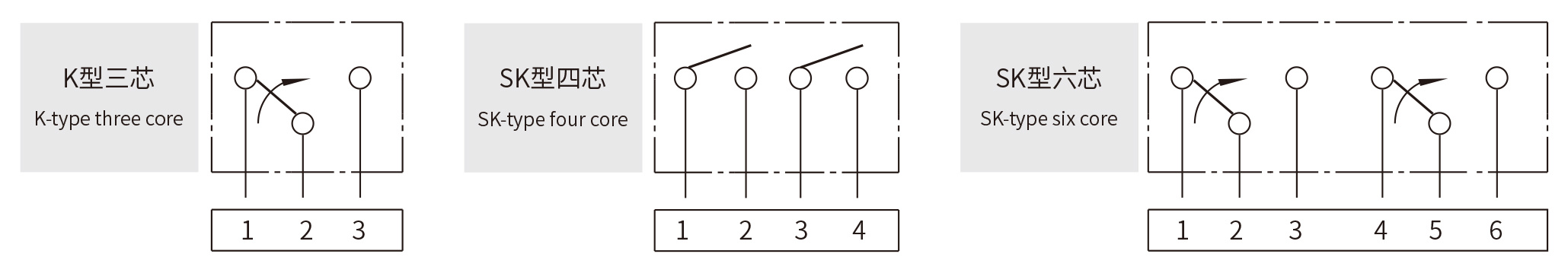

产品接线图
