YSF8 系列φ50mm口径定向喷油压力释放阀
YSF8 系列φ50mm口径定向喷油压力释放阀主要适用于油浸式电力变压器、电力电容器、电抗器等设备油箱压力超压时的压力释放。同时油箱内压力降到阀的关闭压力值时，阀可靠关闭，免除外界水分及杂质进入箱内。产品采用定向喷油方式，解决了变压器喷油的污染问题，是一种环保产品。
关键词：
所属分类：
产品描述
产品介绍
YSF8 系列φ50mm口径定向喷油压力释放阀主要适用于油浸式电力变压器、电力电容器、电抗器等设备油箱压力超压时的压力释放。同时油箱内压力降到阀的关闭压力值时，阀可靠关闭，免除外界水分及杂质进入箱内。产品采用定向喷油方式，解决了变压器喷油的污染问题，是一种环保产品。
使用条件
安装位置：油箱盖上、升高座上或油箱上部侧壁上；
环境要求：-30℃～50℃；工作环境要求：-30℃～+115℃。
密封值是变压器选配压力释放阀的重要参数。
(注：压力释放阀处于工作状态时出现的最高正常压力值加7kPa的总值应小于压力释放阀密封值)。

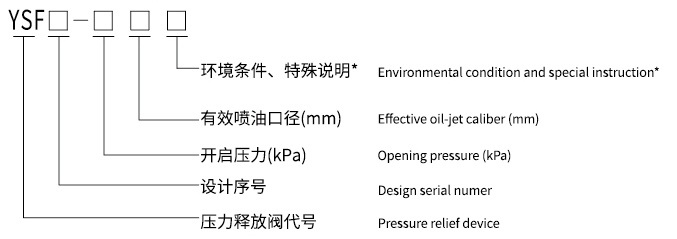

型号说明
*说明：D-表示带定向喷油，K-表示带电气信号，SK(或KK)-表示带双路电气信号，J-表示带机械信号，TH-表示用于湿热带地区，TA-表示用于干热带地区，T-表示用于干、湿热带地区，B-表示带闭锁装置。
注：YSF8,YSF10,YSF12,YSF14,YSF16均为定向喷油释放阀。
标注实例：YSF8-55/50KKJBTH即为第8次设计的喷油口径为φ50mm，开启压力55kPa，定向喷油，带机械及双路电气报警信号，湿热带地区用，带闭锁装置的压力释放阀。

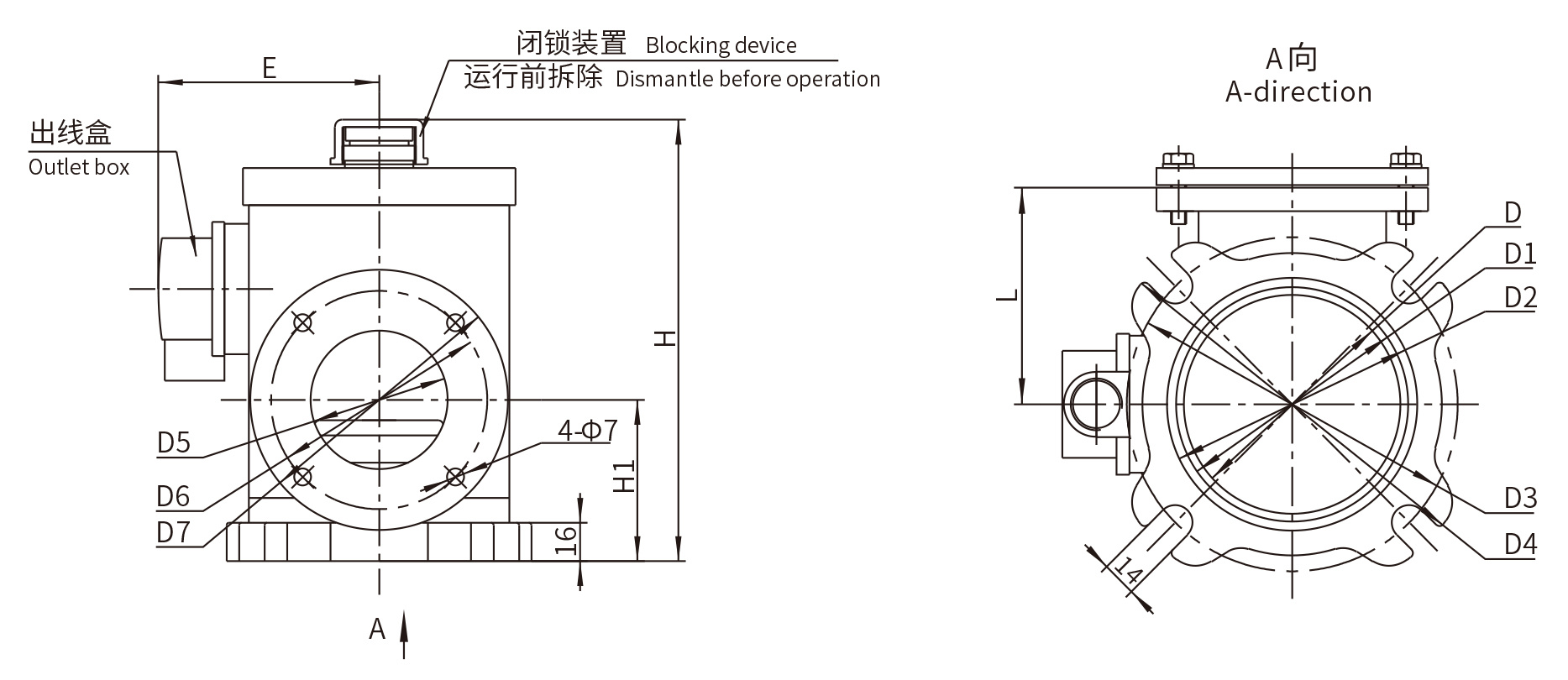

产品外形及尺寸图
单位(units) mm
| 喷油口径 | D | D1 | D2 | D3 | D4 | D5 | D6 | D7 | H | H1 | L | E | 阀座安装螺栓 直径×数量 |
定向口螺栓 直径×数量 |
| φ50（左） | φ84 | φ90 | φ97 | φ128 | φ150 | φ56 | φ88 | φ105 | 178 | 65 | 83 | 90 | M12×4 | M6×4 |
| φ50（右） | φ84 | φ90 | φ97 | φ128 | φ150 | φ50 | φ75 | φ85 | 178 | 60 | 70 | 90 | M12×4 | M6×4 |
接点容量及接线图
| 电源种类 | 电压(A) | 电流 A | |
| 电阻负载 | 感性负载 | ||
| 交流 | 220V | 5 | 3（cos φ=0.4） |
| 直流 | 0.3 | 0.05（T=7ms） | |
产品接线图
