QJ 25 系列气体继电器
QJ-25系列气体继电器是油浸式变压器有载分接开关所用的一种保护装置，由于变压器内部故障而使油分解产生气体或造成油流涌动时，使继电器的接点动作，接通指定的控制回路，并及时发出信号或自动切断变压器开关。
关键词：
所属分类：
产品描述
产品介绍
QJ-25系列气体继电器是油浸式变压器有载分接开关所用的一种保护装置，由于变压器内部故障而使油分解产生气体或造成油流涌动时，使继电器的接点动作，接通指定的控制回路，并及时发出信号或自动切断变压器开关。
型号说明

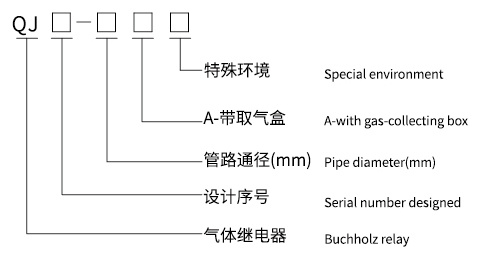

示例：QJ4-25ATH表示第4次设计的管道直径为25mm，带有取气盒，用于湿热带地区的气体继电器。
注：设计序列号后“G”表示改进后的产品。
特殊环境
“TH”-用于湿热带地区
“TA”-用于热带干燥地区
未注明一般类型
使用条件
工作温度：-45℃~100℃
安装方式：继电器管路轴线应与变压器箱盖平行，允许通往储油柜的一端稍高，但其轴线与水平面的倾斜度不超过4%。
产品型号

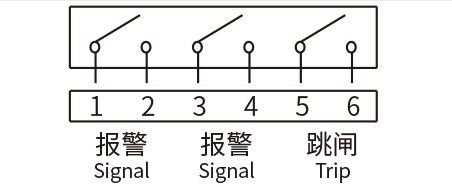

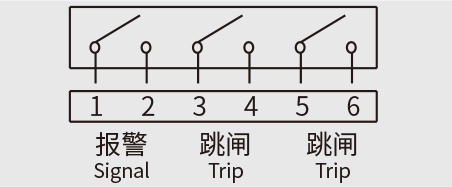

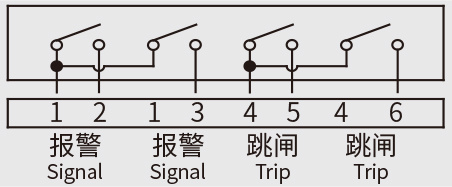

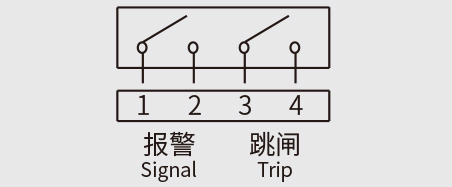

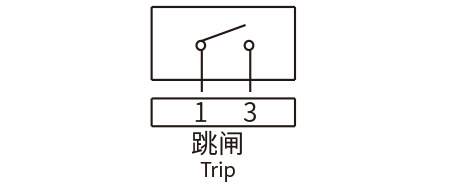

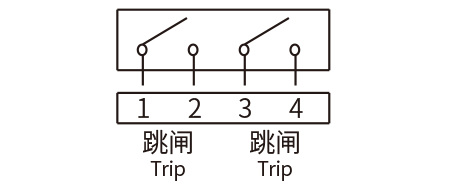

| 型号 | 积聚气体体积(mL) | 油速整定范围(m/s) | 油流速出厂整定值(m/s) | 接线图 |
| QJ4-25 | 200-250 | 1.0±0.1 | 1.0±0.1 |  |
| QJ4G-25 | / | 1.0±0.1 | 1.0±0.1 |  |
| QJ5-25 | 200-250 | 1.0±0.1 | 1.0±0.1 |  |
| QJ6-25 | / | 1.0±0.1 | 1.0±0.1 |  |
| QJ7-25 | 200-250 | 1.0±0.1 | 1.0±0.1 |  |
| QJ7G-25 | 200-250 | 1.0±0.1 | 1.0±0.1 |  |
| QJ8-25 | 200-250 | 1.0±0.1 | 1.0±0.1 |  |
接点容量
| 电源类型 | 工作电压 | 工作电流 | 说明 |
| 直流 | 220V | 0.3A | 时间常数 S≤5×10-3S |
| 交流 | 功率因数 Cos φ≤0.6 |

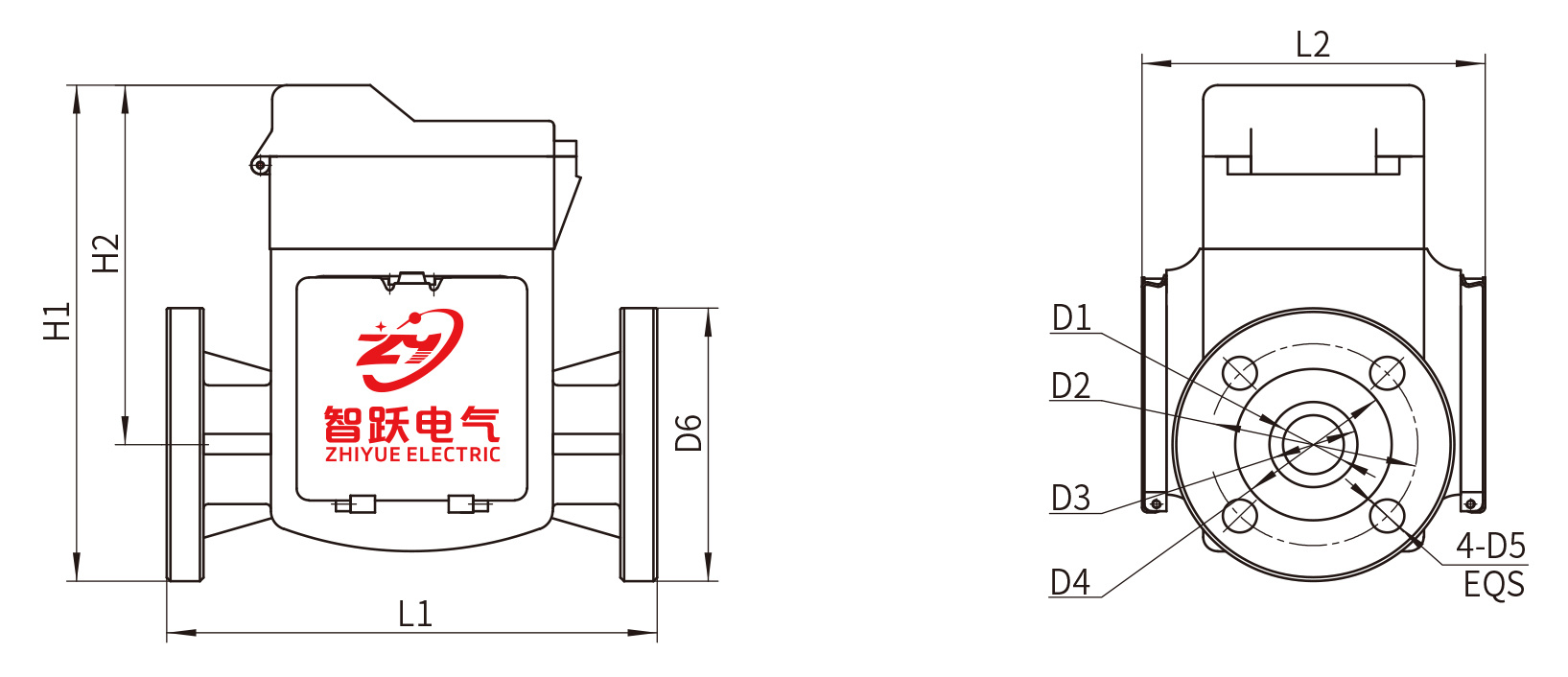

外形及安装尺寸
| D1 | D2 | D3 | D4 | D5 | D6 | H1 | H2 | L1 | L2 |
| φ25 | φ85 | φ36 | φ64 | φ14 | φ115 | 210 | 151.5 | 200 | 140 |
