QJ 50、80 系列气体继电器

QJ系列气体继电器是油浸式变压器有载分接开关所用的一种保护装置。气体继电器安装在变压器箱盖与油柜的联管上，可装导气管，实现地面排气和取样。在变压器内部故障而使油分解产生气体或造成油流涌动时，使继电器的接点动作，以接通指定的控制回路，并及时发出信号或自动切断配变变压器或变压器本体。

关键词：

所属分类：

QJ系列气体继电器

产品咨询：

+86-24-23532018

产品询价
相关产品

产品描述

产品介绍

QJ系列气体继电器是油浸式变压器有载分接开关所用的一种保护装置。气体继电器安装在变压器箱盖与油柜的联管上，可装导气管，实现地面排气和取样。在变压器内部故障而使油分解产生气体或造成油流涌动时，使继电器的接点动作，以接通指定的控制回路，并及时发出信号或自动切断配变变压器或变压器本体。

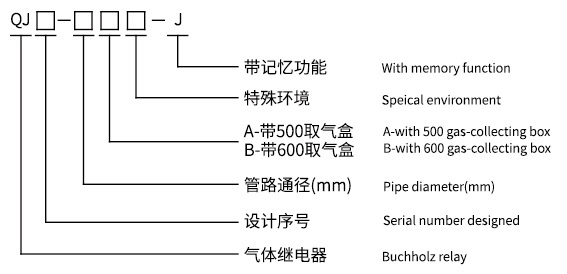

型号说明


示例1：QJ4-80ATH-J表示第4次设计的管道直径为80mm，带500取气盒，用于湿热带地区的带记忆功能气体继电器。
示例2：QJ3-50TH表示第3次设计的管道直径为50mm，用于湿热带地区的气体继电器。

特殊环境

“TH”-用于湿热带地区

“TA”-用于热带干燥地区

未注明一般类型

使用条件

工作温度：-45℃~100℃

安装方式：继电器管路轴线应与变压器箱盖平行，允许通往储油柜的一端稍高，但其轴线与水平面的倾斜度不超过4%。

产品型号

型号 积聚气体体积(mL) 油速整定范围(m/s) 油流速出厂整定值(m/s) 出线口数量
QJ1-50 250-300 0.6-1.2 0.8±0.1 1
QJ3-50 250-300 0.6-1.2 0.8±0.1 2
QJ4-50 250-300 0.6-1.2 0.8±0.1 1
QJ12-50 250-300 0.6-1.2 0.8±0.1 2
QJ13-50 250-300 0.6-1.2 0.8±0.1 2
QJ16-50 250-300 0.6-1.2 0.8±0.1 2
QJ1-80 250-300 0.7-1.5 1.0±0.1 1
QJ2-80 250-300 0.7-1.5 1.0±0.1 1
QJ3-80 250-300 0.7-1.5 1.0±0.1 2
QJ4-80 250-300 0.7-1.5 1.0±0.1 1
QJ6-80 250-300 0.7-1.5 1.0±0.1 2
QJ12-80 250-300 0.7-1.5 1.0±0.1 2
QJ13-80 250-300 0.7-1.5 1.0±0.1 2
QJ16-80 250-300 0.7-1.5 1.0±0.1 2
QJ19-80 250-300 0.7-1.5 1.0±0.1 2

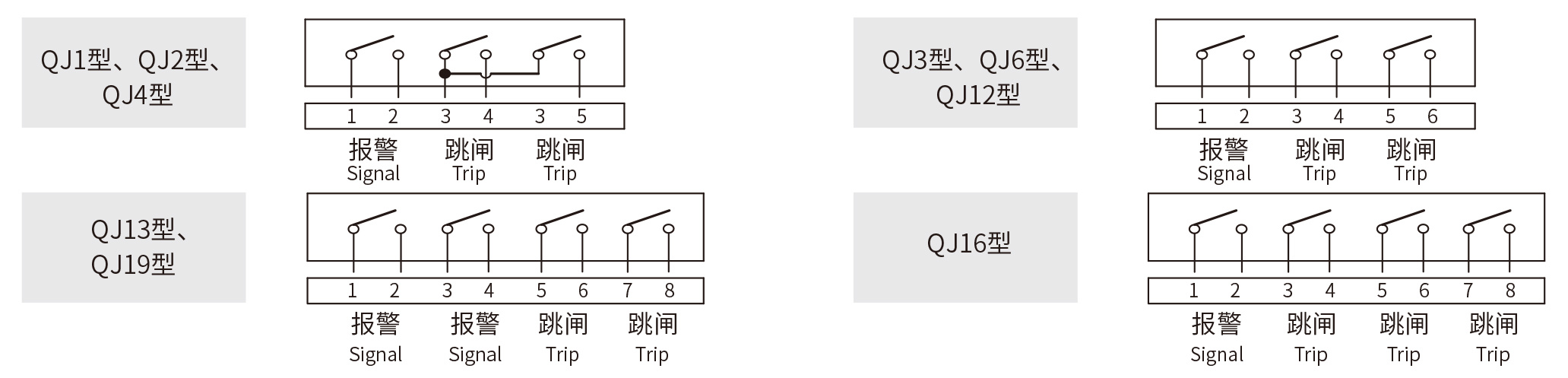

接线图及接点容量



电源类型 工作电压 工作电流 说明
直流 220V 0.3A 时间常数
S≤5×10-3S
交流 功率因数
Cos φ≤0.6

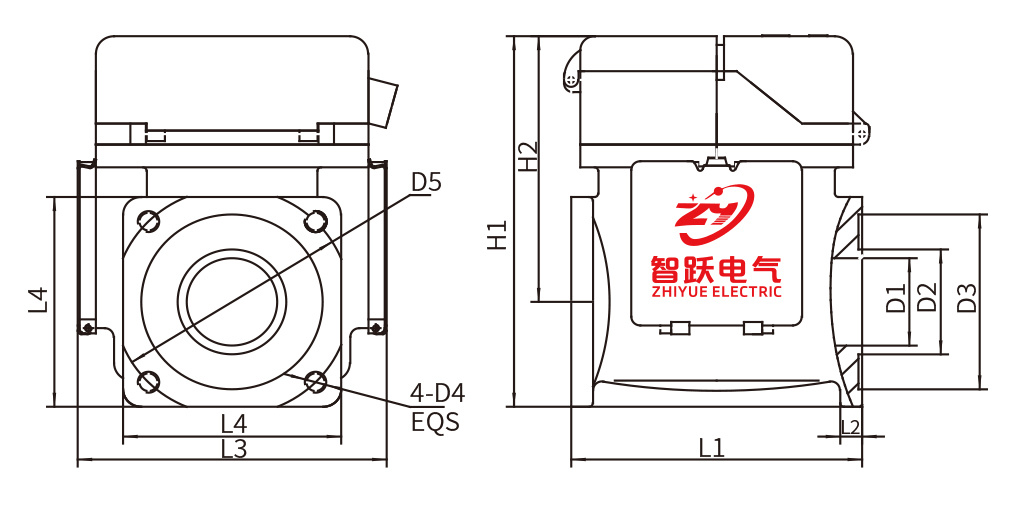

外形及安装尺寸



型号 D1 D2 D3 D4 D5 H1 H2 L1 L2 L3 L4
QJ1-50 φ50 φ60 φ100 M12 φ130 212 152 160 12 170 120
QJ3(4/12/13/16)-50 φ50 / / φ14 φ125 215 154 185 15 170 125
QJ1-80 φ80 φ85 φ110 M12 φ130 212 152 160 12 170 120
QJ2(3/4/6/12/16/19)-80 φ80 / / φ14 φ125 215 154 185 15 170 125
