产品描述
产品介绍
QJ9-80 系列气体继电器(双浮球结构)是油浸式变压器有载分接开关所用的一种保护装置。气体继电器安装在变压器箱盖与油柜的联管上，可装导气管，实现地面排气和取样。在变压器内部故障而使油分解产生气体或造成油流涌动时，使继电器的接点动作，以接通指定的控制回路，并及时发出信号或自动切断变压器本体。

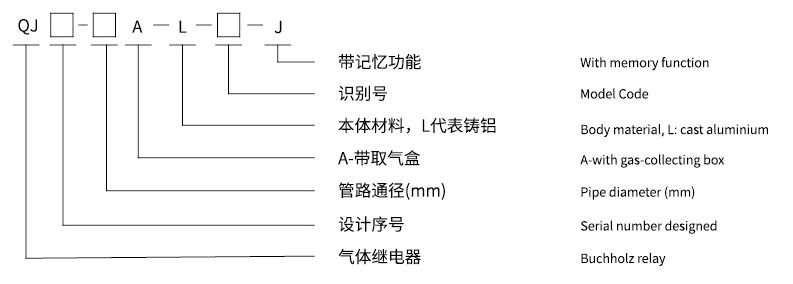

型号说明
示例1：QJ9-80A-L-08-J表示第9次设计的管道直径为80mm，带有取气盒，本体为铸铝，带记忆功能的气体继电器。
示例2：QJ9-80A-L-09表示第9次设计的管道直径为80mm，带有取气盒，本体为铸铝的气体继电器。
使用条件
工作温度：-45℃~100℃
安装方式：继电器管路轴线应与变压器箱盖平行，允许通往储油柜的一端稍高，但其轴线与水平面的倾斜度不超过4%。
产品型号及接线图
| 积聚气体体积(mL) | 油速整定范围(m/s) | 油流速出厂整定值(m/s) | 出线口数量 |
| 250-300 | 0.7-1.5 | 1.0±0.1 | 2 |
| 识别码 | 接点说明 | 接线图 |

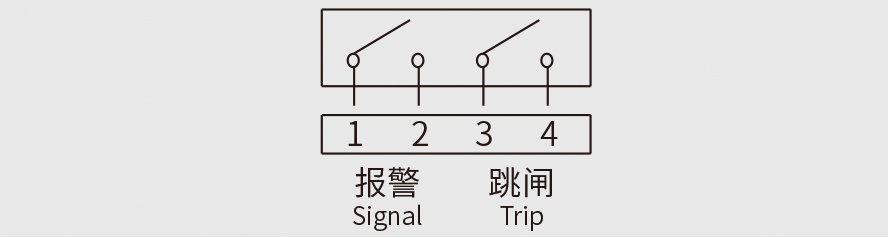

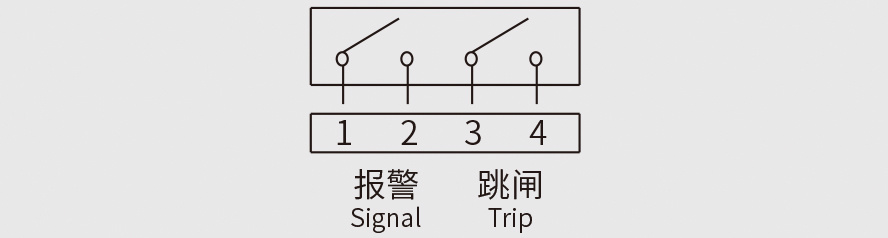

| 01 | 1报警 1跳闸 (2对常开 单浮球) |
 |

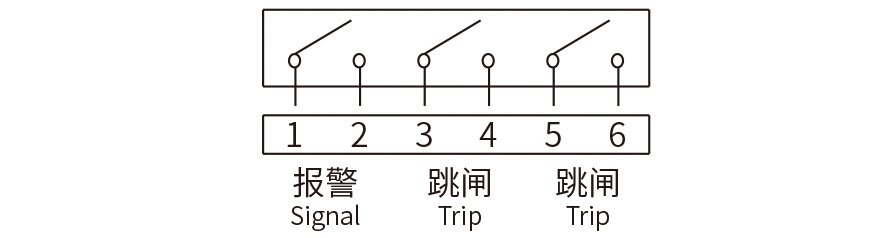

| 02 | 1报警 2跳闸 (3对常开 单浮球) |
 |

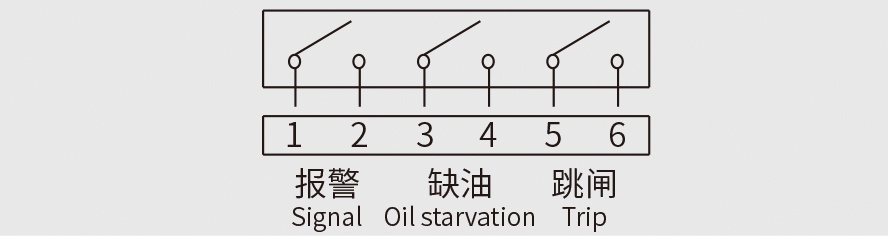

| 03 | 1报警 1跳闸 1缺油 (3对常开 双浮球) |
 |

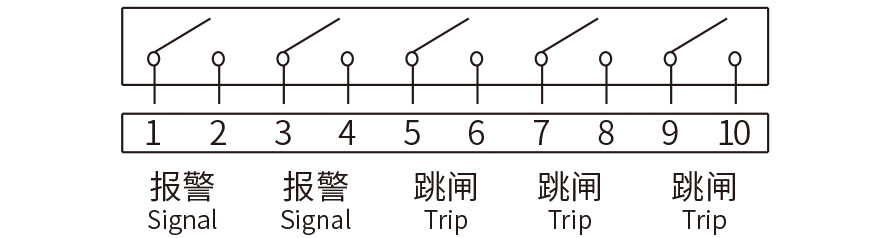

| 04 | 2报警 3跳闸 (5对常开 单浮球) |
 |

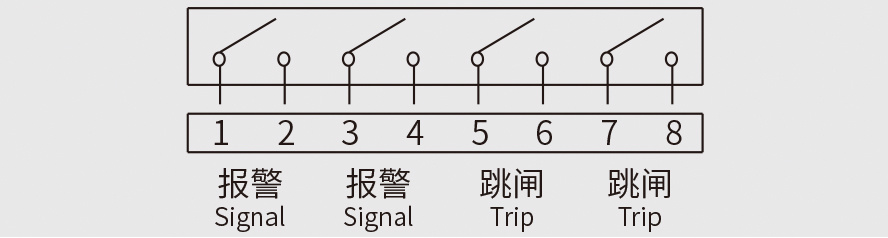

| 05 | 2报警 2跳闸 (4对常开 单浮球) |
 |

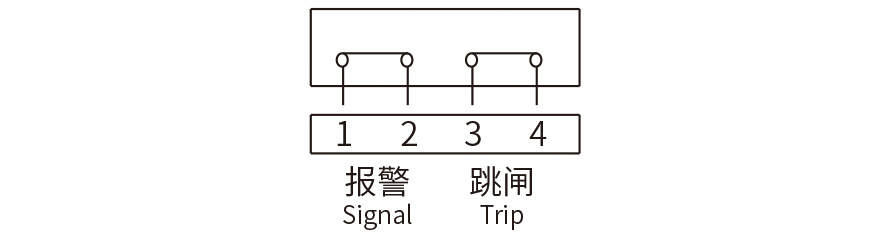

| 06 | 1报警 1跳闸 (2对常闭 单浮球) |
 |
| 07 | 1报警 1跳闸 (2对常开 单浮球) |
 |

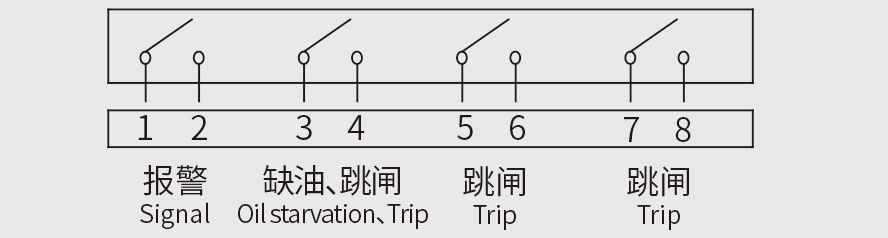

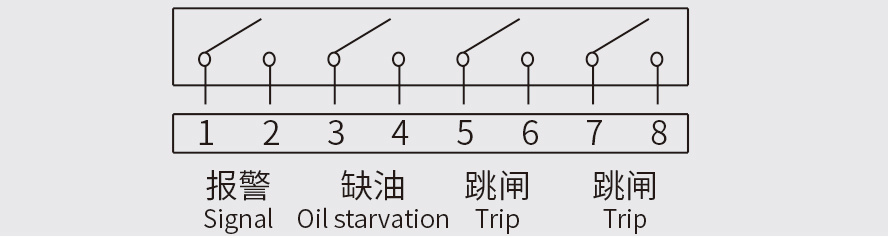

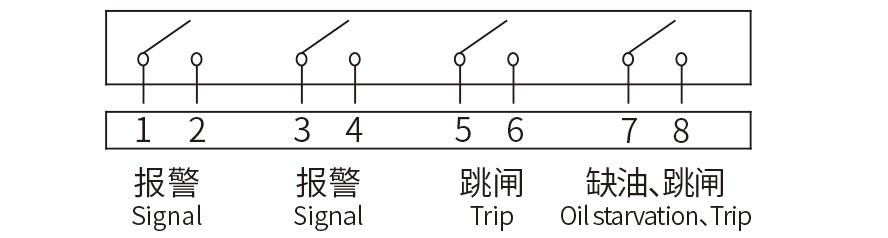

| 08 | 1报警 2跳闸 1缺油 (4对常开 双浮球) |
 |

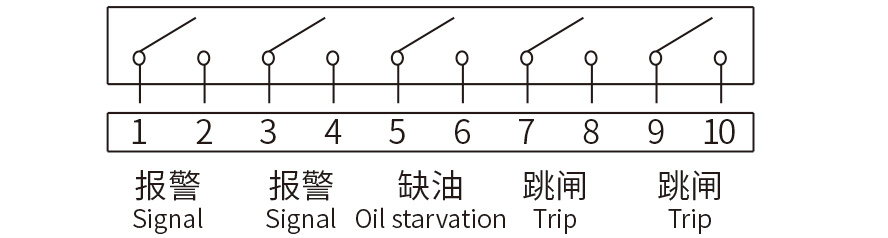

| 09 | 2报警 2跳闸 1缺油 (5对常开 双浮球) |
 |

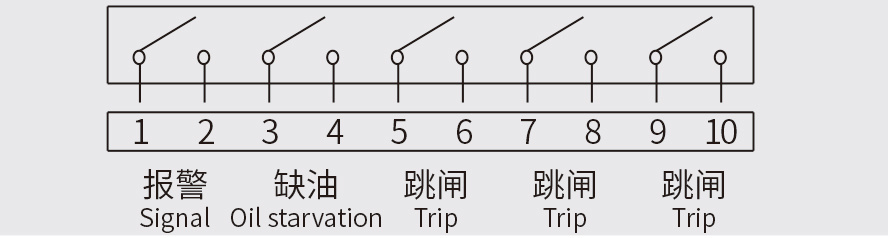

| 10 | 1报警 3跳闸 1缺油 (5对常开 双浮球) |
 |

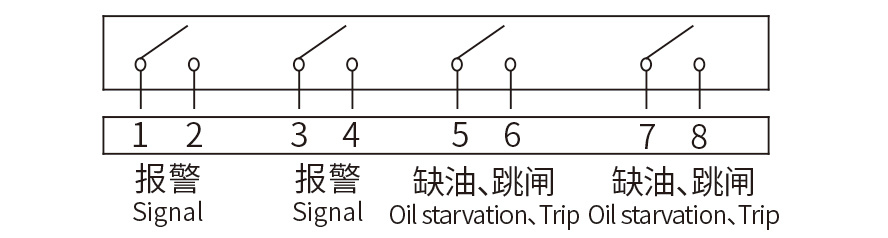

| 11 | 2报警 2跳闸 2缺油 (4对常开 双浮球) |
 |

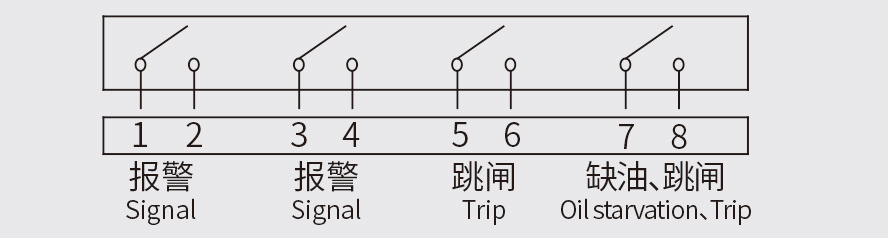

| 12 | 2报警 2跳闸 1缺油 (4对常开 双浮球) |
 |
| 13 | 1报警 2跳闸 (3对常开 双浮球) |
 |

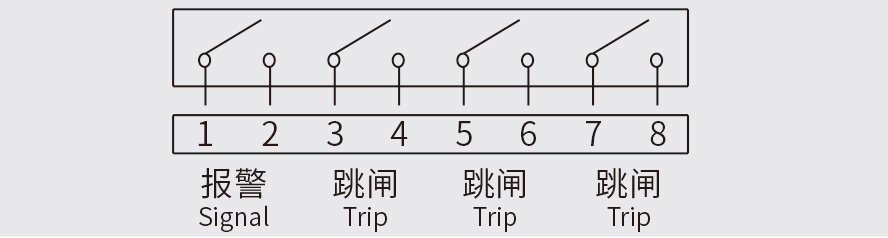

| 18 | 1报警 3跳闸 (4对常开 双浮球) |
 |

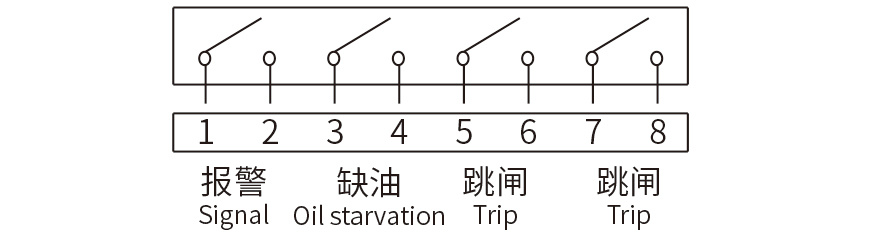

| 20 | 1报警 2跳闸 1缺油 (4对常开 双浮球) |
 |
| 22 | 1报警 3跳闸 1缺油 (4对常开 双浮球) |
 |
| 23 | 2报警 2跳闸 1缺油 (4对常开 双浮球) |
 |

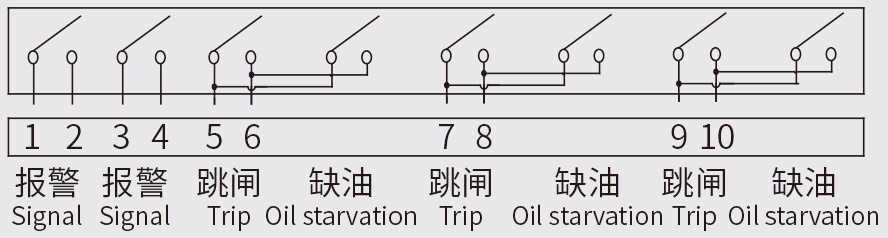

| 39 | 2报警 3跳闸 3缺油 (5对常开 双浮球) |
 |
接点容量
| 电源类型 | 工作电压 | 工作电流 | 说明 |
| 直流 | 220V | 0.3A | 时间常数 S≤5×10-3S |
| 交流 | 功率因数 Cos φ≤0.6 |

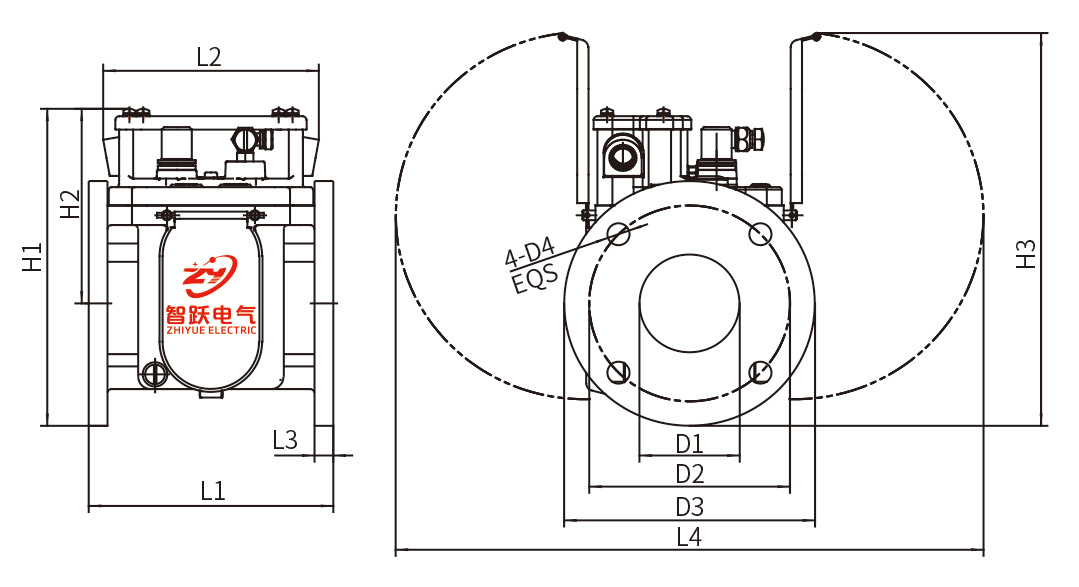

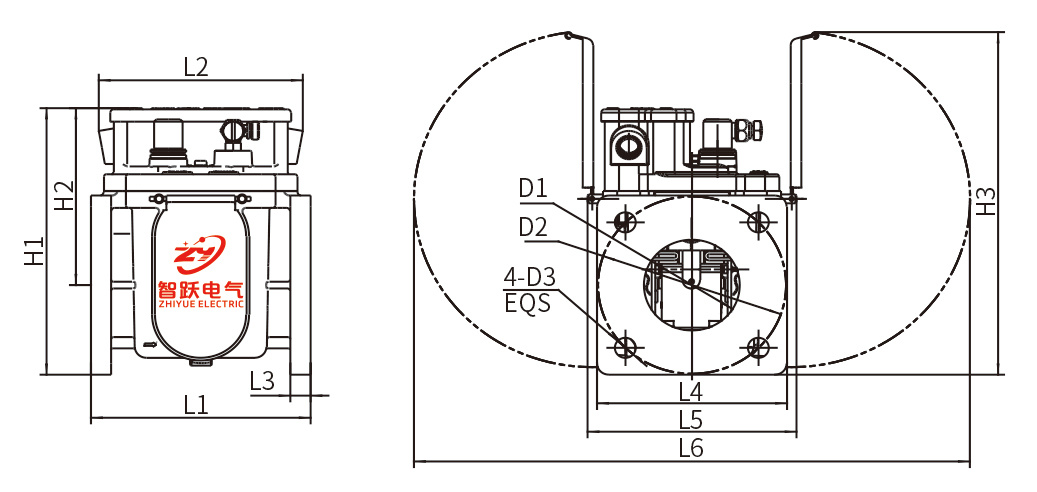

外形及安装尺寸
单位（units）mm
| D1 | D2 | D3 | H1 | H2 | H3 | L1 | L2 | L3 | L4 | L5 | L6 |
| φ80 | φ160 | φ18 | 240 | 158 | 306 | 185 | 170 | 15 | 160 | 175 | 470 |
单位（units）mm
| D1 | D2 | D3 | D4 | H1 | H2 | H3 | L1 | L2 | L3 | L4 |
| φ80 | φ160 | φ200 | φ18 | 260 | 159 | 320 | 195 | 170 | 18 | 470 |

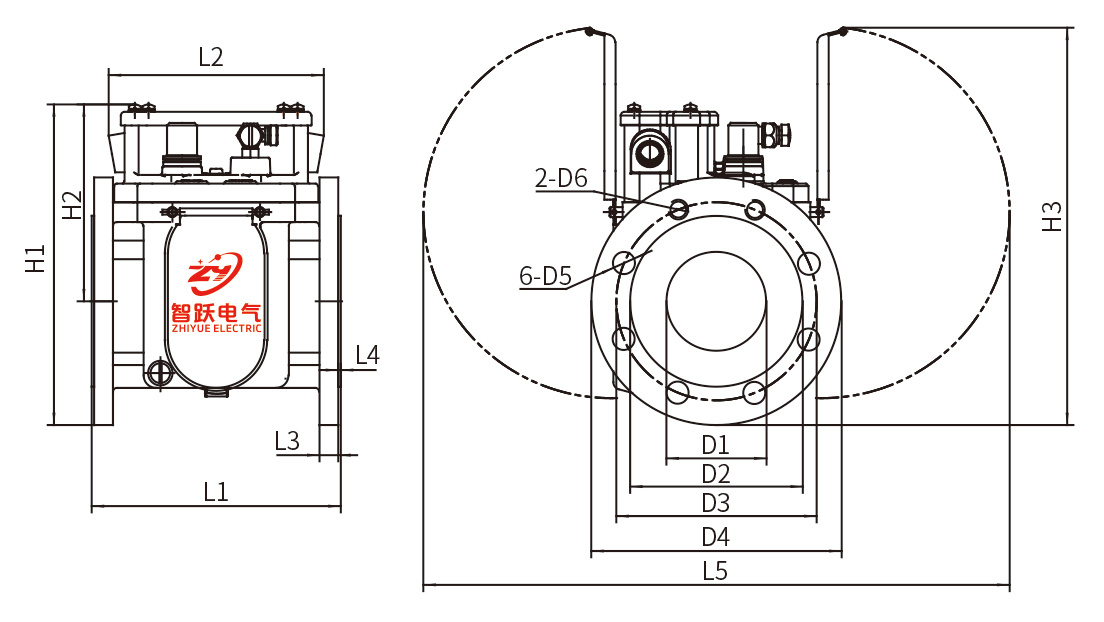

单位（units）mm
| D1 | D2 | D3 | D4 | D5 | D6 | H1 | H2 | H3 | L1 | L2 | L3 | L4 | L5 |
| φ80 | φ138 | φ160 | φ200 | φ18 | m16 | 260 | 160 | 320 | 195 | 170 | 15 | 2 | 470 |
