产品描述
产品介绍
YZF、YZS、YZFM系列变压器用指针式油位计(简称油位计、油位表)是变压器储油柜的油位测试装置。其主要结构包括：感受部分(直杆浮球或伸缩杆)，传动部分，磁偶合器，指示部分，报警部分。感受部分将油位高低通过传动部分与磁偶合器带动指示部分，最后通过指针在刻度盘上指示出油位的高低，并在最高、最低油位时发出报警信号，起到远距离监控的目的。

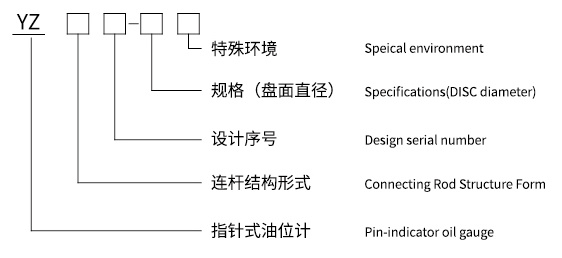

型号说明
示例：YZF3-200TH表示(F)直杆浮球式，第3次设计，表盘直径为φ200mm，用于湿热带地区的指针式油计。
注：1.连杆结构形式：F为直杆浮球式；S为伸缩杆。
2.特殊环境：“TH”用于湿热带地区，“TA”用于热带干燥地区，未注明一般类型。
3.如有标注SD则为双低油位，如有标注SG则为双高油位。
技术参数
空气温度：-45℃~+55℃
相对湿度：当空气温度为25℃时，相对湿度不大于90%。
油温不高于90℃。
无剧烈振动和颠簸的场所
指示误差：小于全盘的2.5%
接点容量
| 电源类型 | 工作电压 | 工作电流 |
| 交流 | 220V | 5A |
| 直流 | 0.3A |

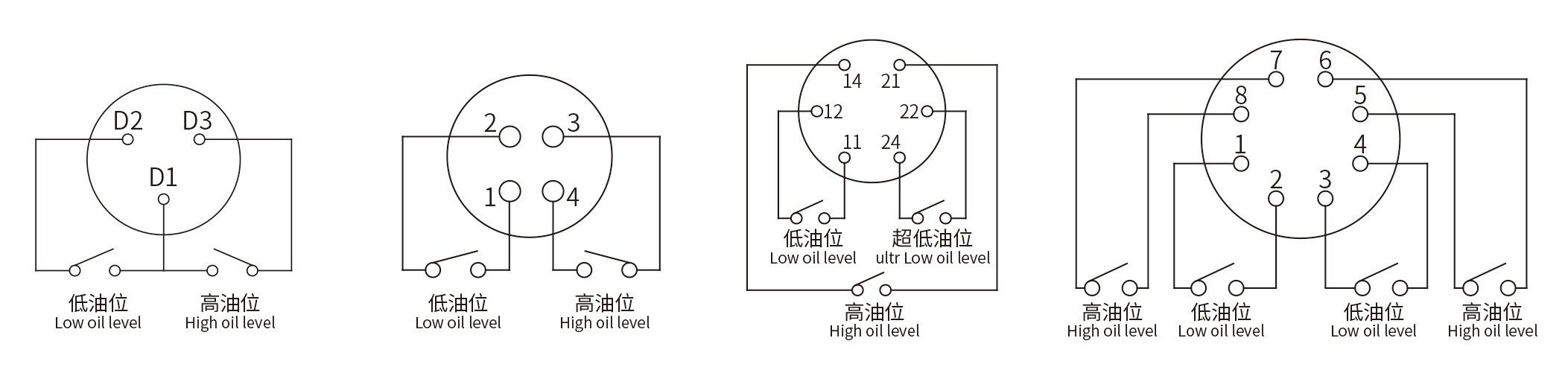

接线图
油位计安装尺寸查询表
单位（units）mm 出线口（size）：M20X1.5
| 型号 | 法兰外径 | 安装孔节圆 | 密封垫规格 | 安装孔 | 安装法兰开孔 |
| YZF1-90 | φ90 | φ75 | φ62×φ54×φ4 | 4-M8 | φ50 |
| YZF1/2-140 | φ140 | φ116 | φ100×φ90×φ5 | 4-M10 | φ82 |
| YZF3-140 | φ140 | φ116 | φ100×φ90×φ5 | 4-M10 | φ82 |
| YZF1/2-200 | φ160 | φ135/φ138 | φ120×φ106×φ7 | 6-M10 | φ100 |
| YZF1-250 | φ160 | φ135/φ138 | φ120×φ106×φ7 | 6-M10 | φ100 |
| YZF3-200 | φ156 | φ130/φ135 | φ115×φ105×φ5 | 6-M10 | φ100 |
| YZF2/3-250 | φ156 | φ130/φ135 | φ115×φ105×φ5 | 6-M10 | φ100 |
摆杆推荐选用表
单位（units）mm
| 型号 | YZF1-90 | YZF1/2-140 | YZF1/2-200 | YZF1-250 | YZF3-140 | YZF3-200 | YZF2/3-250 |
| 杆长 | L=D/2-45/2-10=D/2-33 | L=D/2-10-80/2=D/2-50 | L=1.414*(D-2*A) | ||||
| D≤500，A=80，D>500，A=100 | |||||||
摆杆推荐选用表
| 型号 | 盘面直径 mm | 指针转角 | 最低油位时摆杆位置 | 摆杆旋转角 | 安装位置 |
| YZF1-90 | φ90 | 120° | 下倾60° | 120° | 储油柜侧壁中心 |
| YZF1/2-140 | φ140 | 120° | 下倾60° | 120° | 储油柜侧壁中心 |
| YZF3-140 | φ140 | 270° | 水平 | 45° | 储油柜侧壁下方 |
| YZF3-140 （一体） |
φ140 | 270° | 水平 | 45° | 储油柜侧壁下方 |
| YZF3-140（120°） | φ140 | 120° | 水平 | 45° | 储油柜侧壁中心 |
| YZF1/2-200 | φ200 | 120° | 下倾60° | 120° | 储油柜侧壁中心 |
| YZF3-200 | φ200 | 270° | 水平 | 45° | 储油柜侧壁下方 |
| YZF1-250 | φ250 | 120° | 下倾60° | 120° | 储油柜侧壁中心 |
| YZF2/3-250 | φ250 | 270° | 水平 | 45° | 储油柜侧壁下方 |
