产品描述
产品介绍
YZ系列指针式油位计远传型是用以测量变压器等电力设备储油柜的油位、并能实时监测油位变化的一种监测装置，主要应用在油浸式变压器、电力电容器以及电抗器等电力设备的储油柜上，亦可应用于中小型电力设备及有载开关储油柜的油位指示。本产品带有高低油位报警功能，也可实现高低油位双路报警信号输出，并可配置储油柜油位实时监测功能，将储油柜油位变化转换为4~20mA的模拟量输出，亦可配置RS485通信协议，还可配置远方显示器，符合国家智能电网建设的需求。
本产品分类如下
按照表盘直径分为：φ250mm型、φ200mm型；φ140mm型。
按照连杆的摆动形式分为：轴向摆动和径向摆动两种方式。

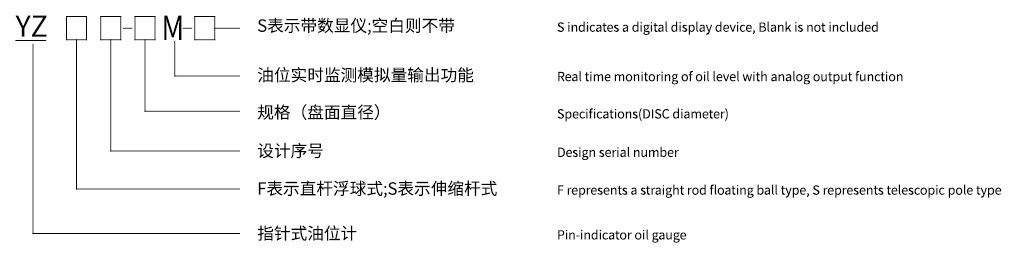

型号说明
标注示例：YZF2-200M表示第2次设计的、直杆浮球式、表盘直径中200mm、单路低油位、单路高油位报警输出、带油位实时监测模拟量输出功能指针式油位计。
技术参数
空气温度：-45℃~+55℃
相对湿度：当空气温度为25℃时，相对湿度不大于90%。
油温不高于90℃。
无剧烈振动和颠簸的场所
指示误差：小于全盘的2.5%
接点容量
| 电源类型 | 工作电压 | 工作电流 |
| 交流 | 220V | 5A |
| 直流 | 0.3A |

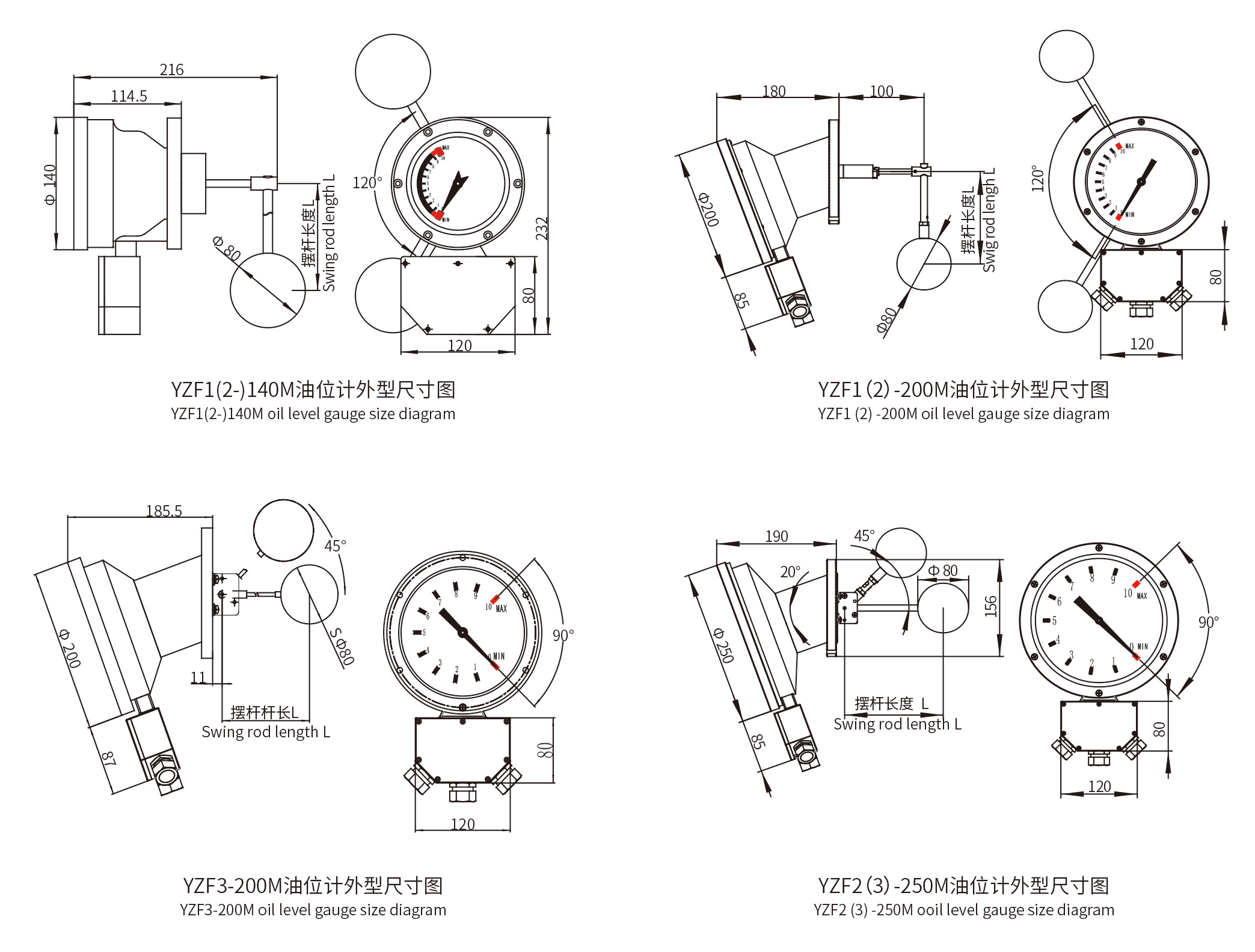

远传油位计外形图

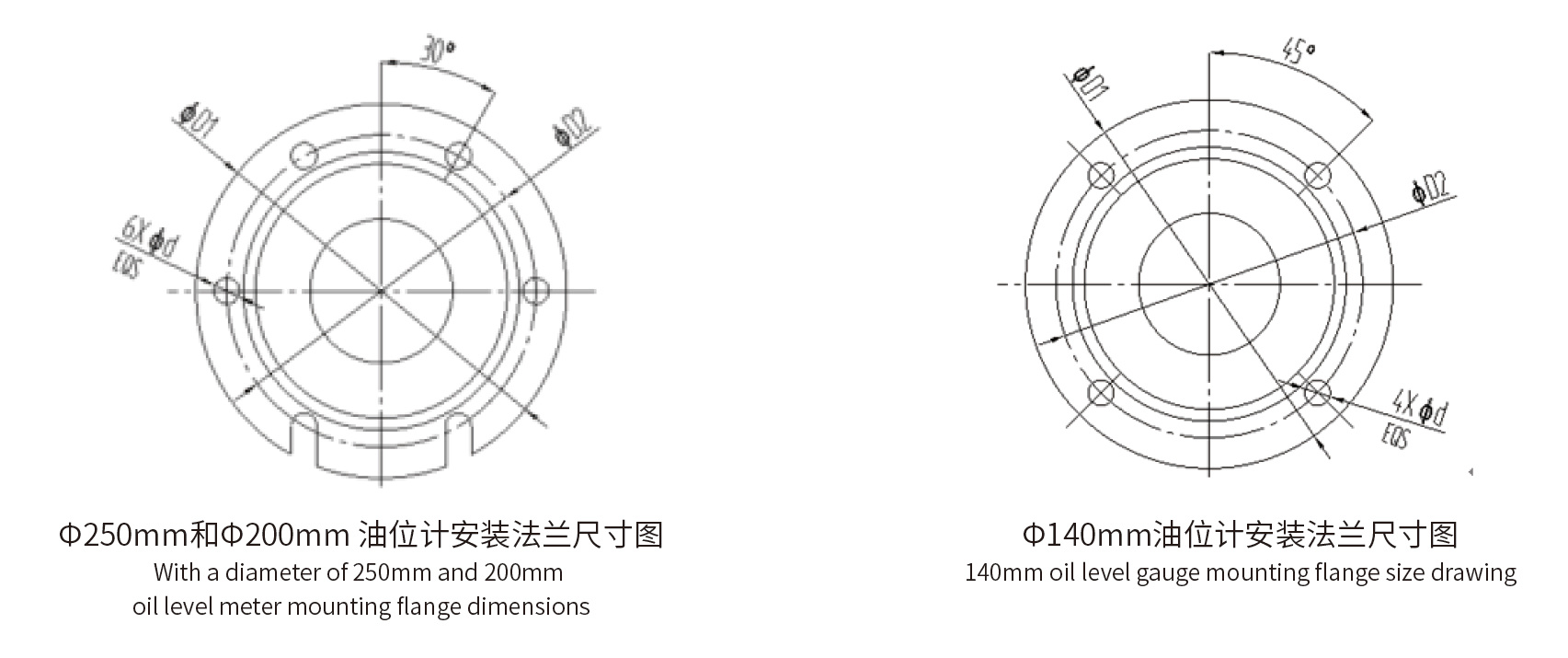

安装尺寸图
单位（units） mm
| 产品型号 | 密封胶圈规格 | D1 | D2 | d | 螺栓规格/数量 | 安装法兰开孔 |
| YZF2-250M | φ115×105×5 | φ156 | φ130/φ135 | φ12 | M10/6 | φ100 |
| YZF3-250M | φ115×105×5 | φ156 | φ130/φ135 | φ12 | M10/6 | φ100 |
| YZF2-200M | φ115×105×5 | φ160 | φ135 | φ12 | M10/6 | φ100 |
| YZF1-200M | φ115×105×5 | φ160 | φ135 | φ12 | M10/6 | φ100 |
| YZF3-200M | φ115×105×5 | φ156 | φ130/φ135 | φ12 | M10/6 | φ100 |
| YZF1-140M | φ100×90×5 | φ140 | φ116 | φ12 | M10/4 | φ85 |
| YZF2-140M | φ100×90×5 | φ140 | φ116 | φ12 | M10/4 | φ85 |
| YZF3-140M | φ100×90×5 | φ140 | φ116 | φ12 | M10/4 | φ85 |

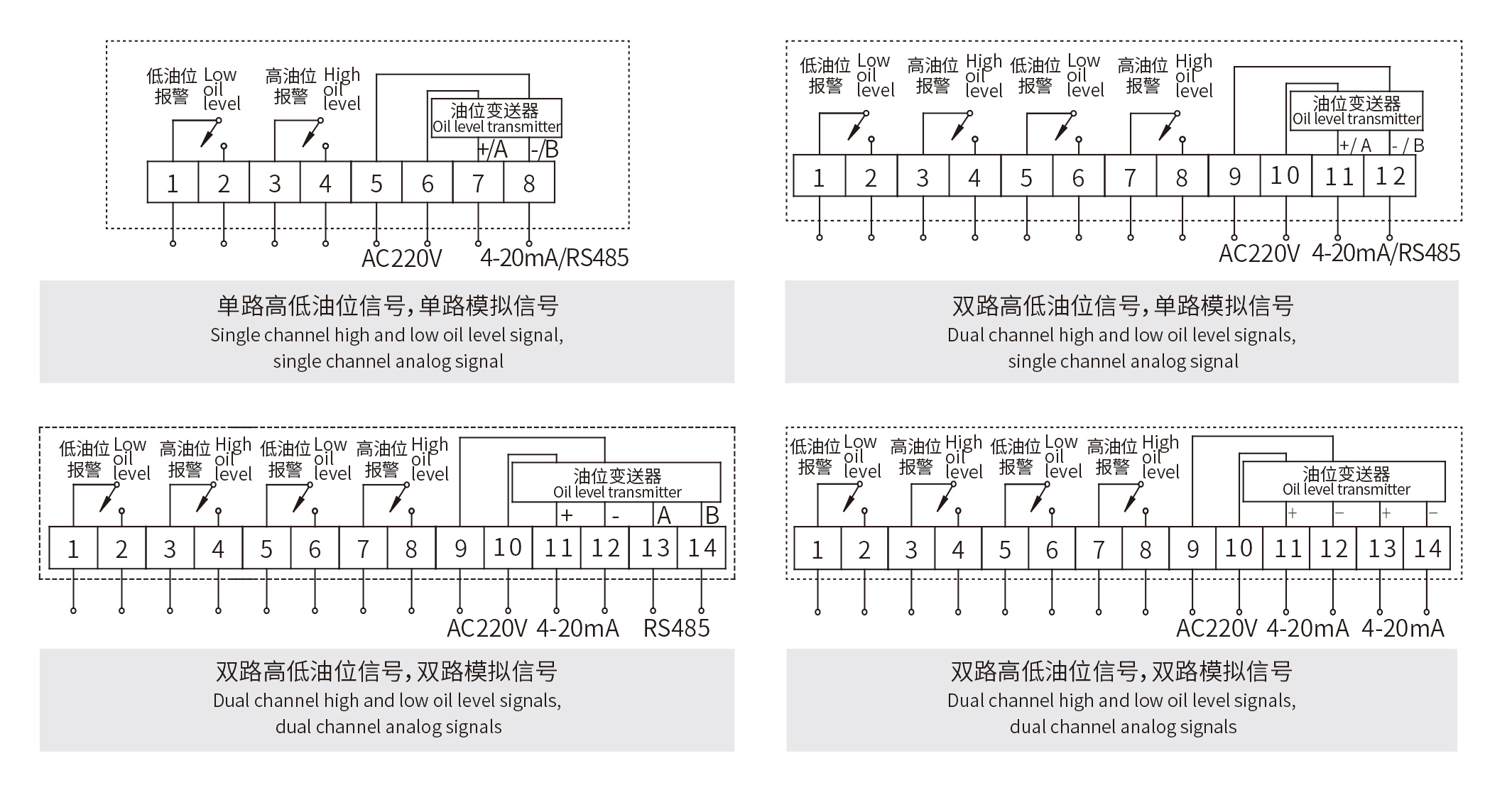

端子接线图
模拟量输出
配置储油柜油位实时监测模拟量输出功能时，油位计指针在表盘刻度0位和10位分别对应输出模拟量4mA和20mA，油位计表盘刻度0~10的角度为270°或120°，其各位置输出模拟量mA与油位计表盘指针摆动角度关系如下：
模拟量输出={(20-4)/油位计表盘角度}×油位计表盘指针摆动角度+4mA。
例如：当指针指向1位时，输出模拟量计算为：{(20-4)/270}×27+4=5.60mA
当指针指向150°时，输出模拟量计算为：{(20-4)/270}×-150+4=12.89mA

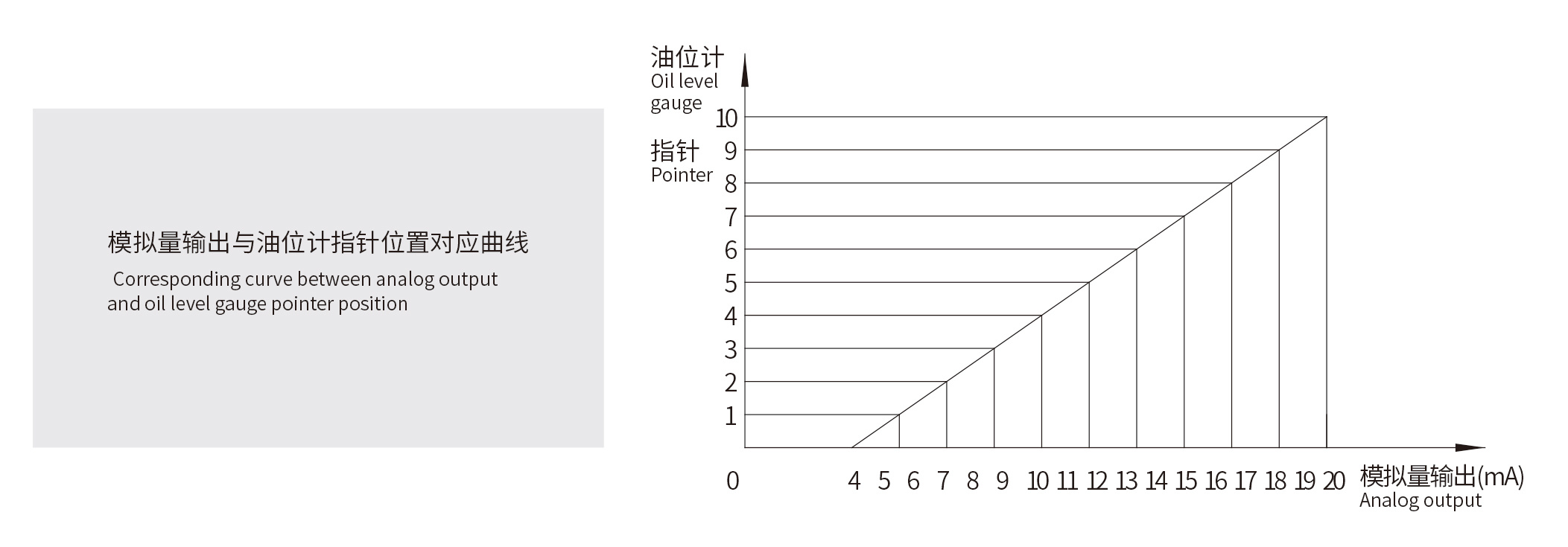

油位计指针位置相对应模拟量输出如下
油位计指针位置与模拟量输出对照表
| 指针位置 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 模拟量输出（mA） | 4 | 5.6 | 7.2 | 8.8 | 10 | 12 | 14 | 15 | 17 | 18 | 20 |
