产品描述
产品介绍
QYW9系列变压器多功能保护器具有以下功能:变压器温度远程显示及保护、压力超限保护(重瓦斯保护)、轻瓦斯气体保护、注油、补油、放气等。产品兼具有释放压力和显示油位的功能。本产品结构紧凑，功能齐全，可对变压器运行的多种参数提供保护，可大大方便供电部门监视变压器运行情况及诊断变压器事故，是变压器保护器的换代产品，可适用于油浸式变压器、油浸式电抗器及电力电容器等电器设备，尤其适用于全密封变压器及箱式变电站。

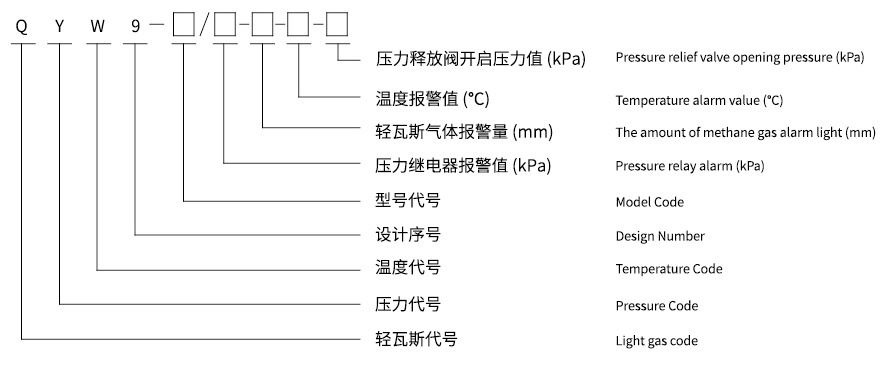

型号说明
例：QYW9-I/30-10-85-35表示第9次设计的，压力继电器报警值为30kPa，轻瓦斯气体报警油位为变压器油箱盖下10mm，报警温度为85℃，压力释放阀开启压力值为35kPa的I型多功能保护器。
使用条件
环境温度：-45℃~50℃，允许工作温度：-45℃~105℃
安装位置：变压器箱盖上

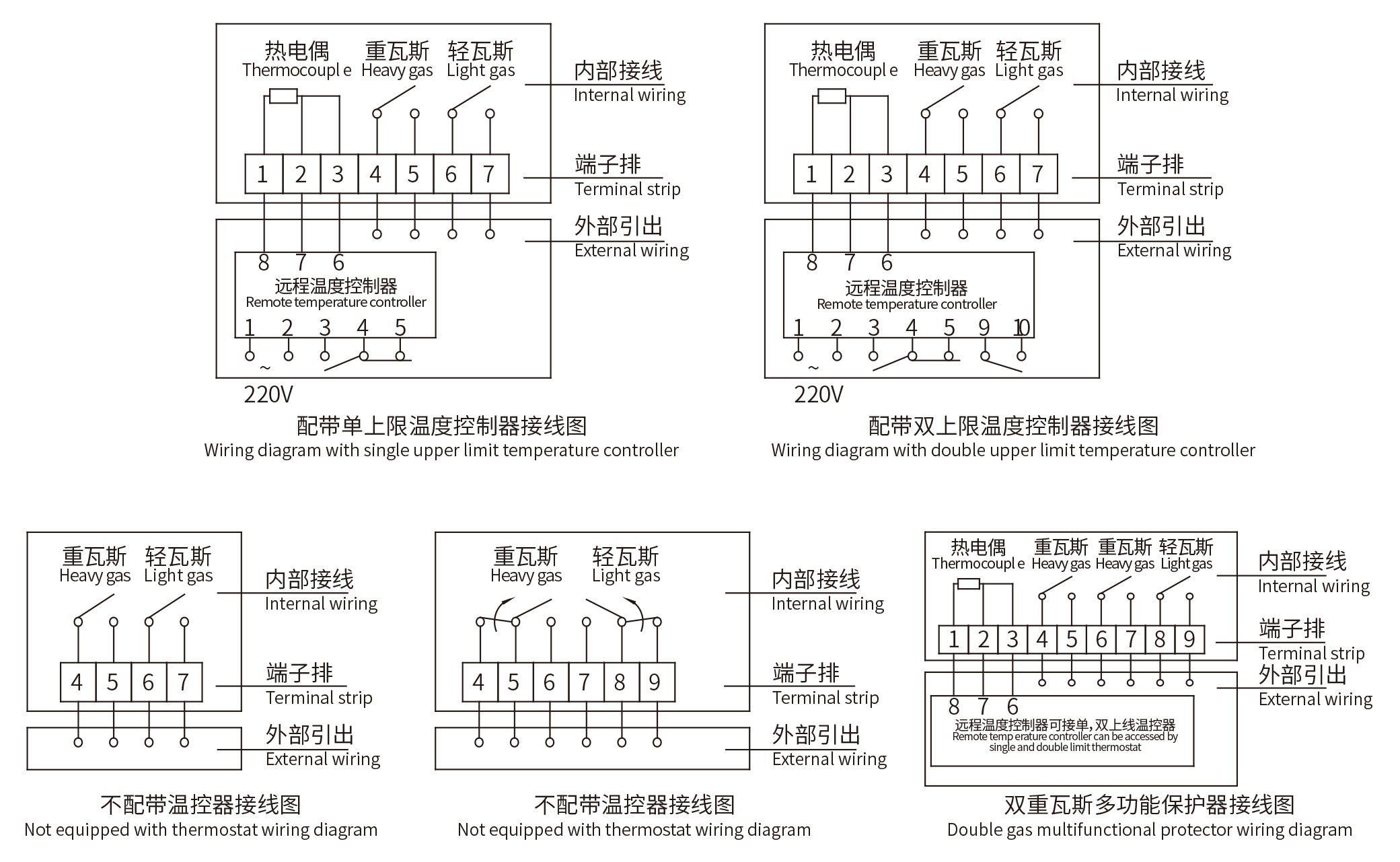

接线图及接点容量
| 电源类型 | 负载 | 工作电压 | 气体检测接点容量 | 压力开关接点容量 | 温控器接点容量 | 说明 |
| 交流 | 电阻性 | 220V | 1A | 5A | 1A | - |
| 电感性 | 1A | 3A | 3A | Cosφ≥0.6 | ||
| 直流 | - | 0.5A | 0.5A | 0.5A | T≤5ms |
