YSF16 系列φ130mm口径定向喷油压力释放阀
YSF16系列φ130mm口径定向喷油压力释放阀，主要适用于大型油浸式电力变压器、电力电容器、电抗器等设备油箱超压时的压力释放。当压力降到压力释放阀的关闭压力值时，压力释放阀可靠关闭，使油箱内永远保持正压，有效地防止外部空气、水份及其他杂质进入油箱。带定向喷油装置的压力释放阀可将所释放的变压器油定向喷出，并经导油管导入集油池，防止油飞溅，满足防火及环保要求。φ130mm 口径压力释放阀，除带常规电气报警信号外，还可增设计算机用电气报警信号功能，即可实现双路电气信号输出，且各自独立分别引出，用户可在订购产品时根据需要选取。
关键词：
YSF系列压力释放阀
所属分类：
产品描述
产品介绍
YSF16系列φ130mm口径定向喷油压力释放阀，主要适用于大型油浸式电力变压器、电力电容器、电抗器等设备油箱超压时的压力释放。当压力降到压力释放阀的关闭压力值时，压力释放阀可靠关闭，使油箱内永远保持正压，有效地防止外部空气、水份及其他杂质进入油箱。带定向喷油装置的压力释放阀可将所释放的变压器油定向喷出，并经导油管导入集油池，防止油飞溅，满足防火及环保要求。φ130mm 口径压力释放阀，除带常规电气报警信号外，还可增设计算机用电气报警信号功能，即可实现双路电气信号输出，且各自独立分别引出，用户可在订购产品时根据需要选取。
使用条件
2.1 安装位置：油箱盖上、升高座上或油箱上部侧壁上；
2.2 环境要求：-30℃～50℃；工作环境要求：-30℃～+115℃。
2.3 密封值是变压器选配压力释放阀的重要参数。
（注：压力释放阀处于工作状态时出现的最高正常压力值加7kPa的总值应小于压力释放阀密封值）。

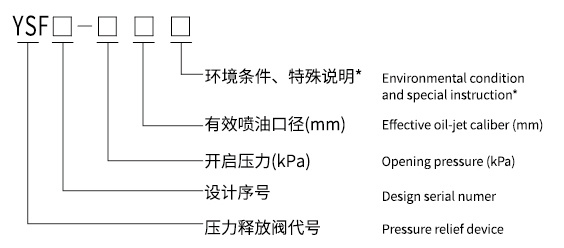

型号说明
*说明：D-表示带定向喷油，K-表示带电气信号，SK(或KK)-表示带双路电气信号，J-表示带机械信号，TH-表示用于湿热带地区，TA-表示用于干热带地区，T-表示用于干、湿热带地区，B-表示带闭锁装置。
注：YSF8,YSF10,YSF12,YSF14,YSF16均为定向喷油释放阀。
标注实例：YSF16-55/130KKJBTH即为第16次设计的喷油口径为中130mm，开启压力55kPa，定向喷油，带机械及双路电气报警信号，湿热带地区用，带闭锁装置的压力释放阀。

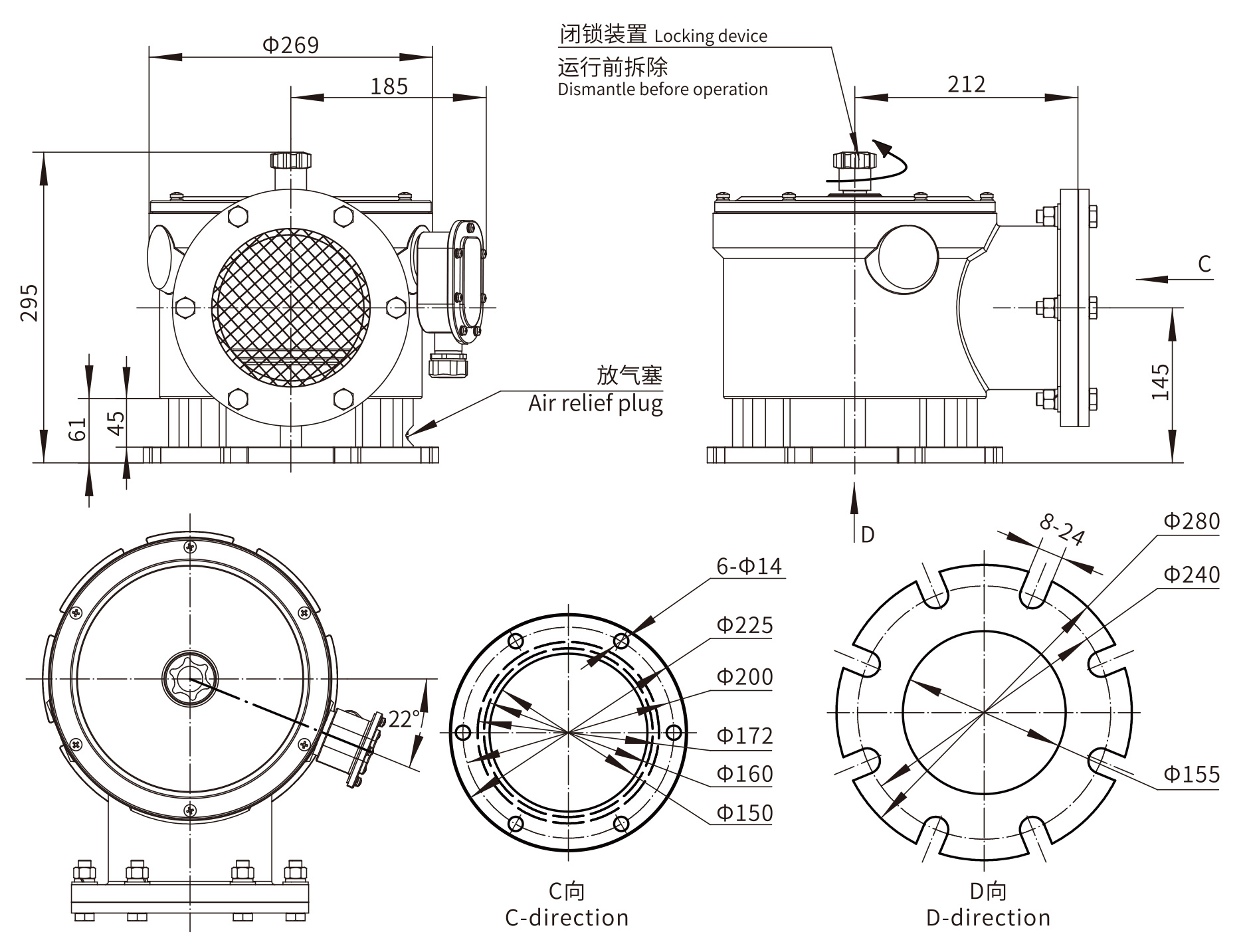

产品外形及尺寸图
接点容量及接线图
| 电源种类 | 电压（V） | 电流 A | |
| 电阻负载 | 感性负载 | ||
| 交流 AC | 220 | 5 | 3（cos φ=0.4） |
| 直流 DC | 0.3 | 0.05（T=7ms） | |

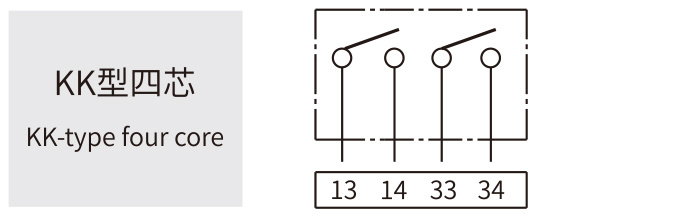

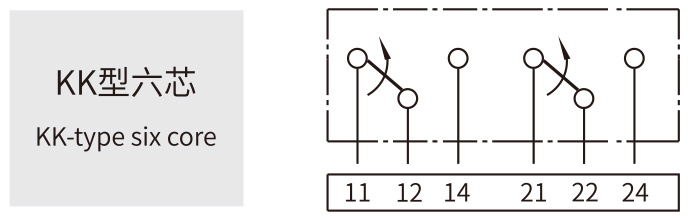

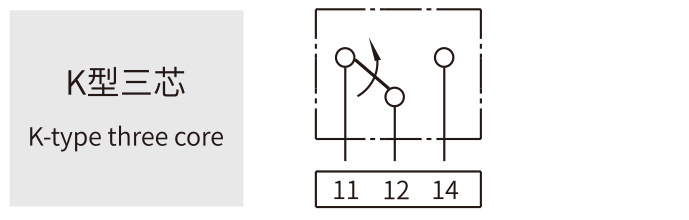

产品接线图
