数字化远传表计检测终端
ZY101E 数字化储油柜专用信号接线处理单元，专门配套储油柜油位信号和接线端子处理单元，满足符合国家电网《智慧变电站技术规范·第四部分·数字化远传表计(试行版)》的要求，用于变压器储油柜低油位和高油位的读取变送。可实时将采集到的数据通过有线双绞线，传输到监控终端上。建立在本模块Modbus RS485通信技术平台，实现双向通信，保证电力设备运行的智能管理，实现电网设备的安全运行。
关键词：
所属分类：
产品描述
产品介绍
ZY101E 数字化储油柜专用信号接线处理单元，专门配套储油柜油位信号和接线端子处理单元，满足符合国家电网《智慧变电站技术规范·第四部分·数字化远传表计(试行版)》的要求，用于变压器储油柜低油位和高油位的读取变送。可实时将采集到的数据通过有线双绞线，传输到监控终端上。建立在本模块Modbus RS485通信技术平台，实现双向通信，保证电力设备运行的智能管理，实现电网设备的安全运行。
满足功能结构图

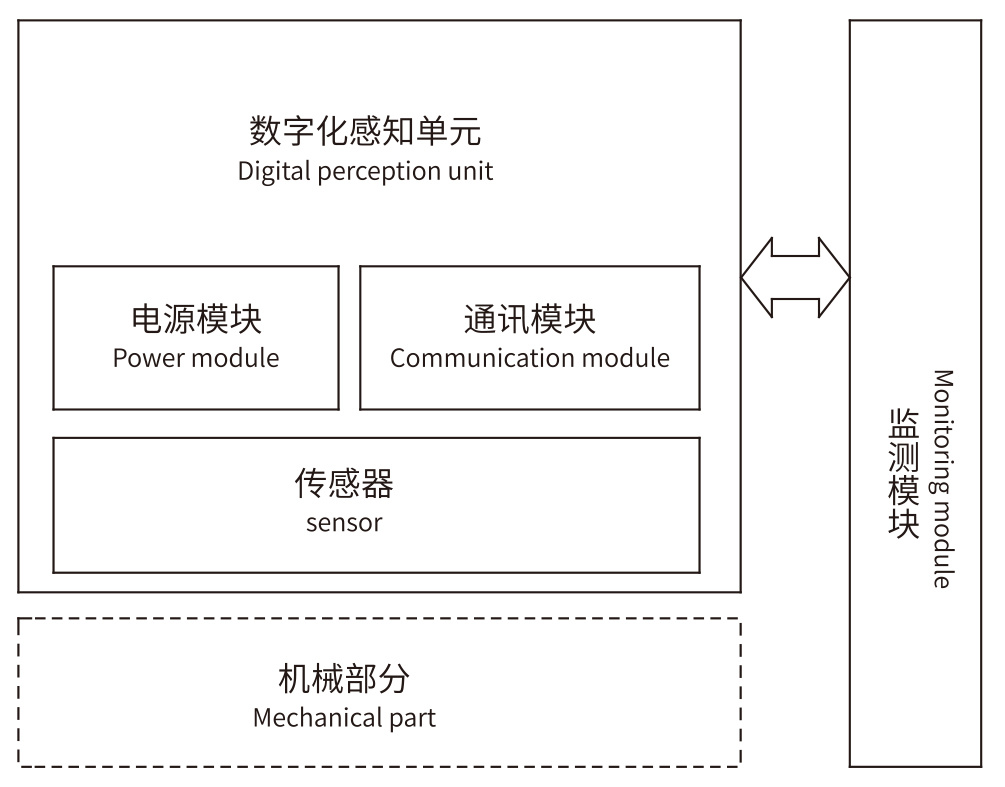

数字化远传表计典型功能结构图
主要电气参数
供电电压：AC 85-260V
输出信号：4-20mA和RS485
防护等级：IP65
环境温度：环境温度-40～85℃
摆率限制驱动器输出
>25kV/μs 高共模瞬变抗扰度
总线上的256个节点，热关断保护
输入信号：4-20mA
接点容量：AC 220V/10A DC 220V/5A
安装方式：室内或户外、任意位置
具有电气数据隔离功能的RS-485收发器
2.5mA 最大低功耗运行
无抖动上电/掉电保护
防止外部短路，过压过流

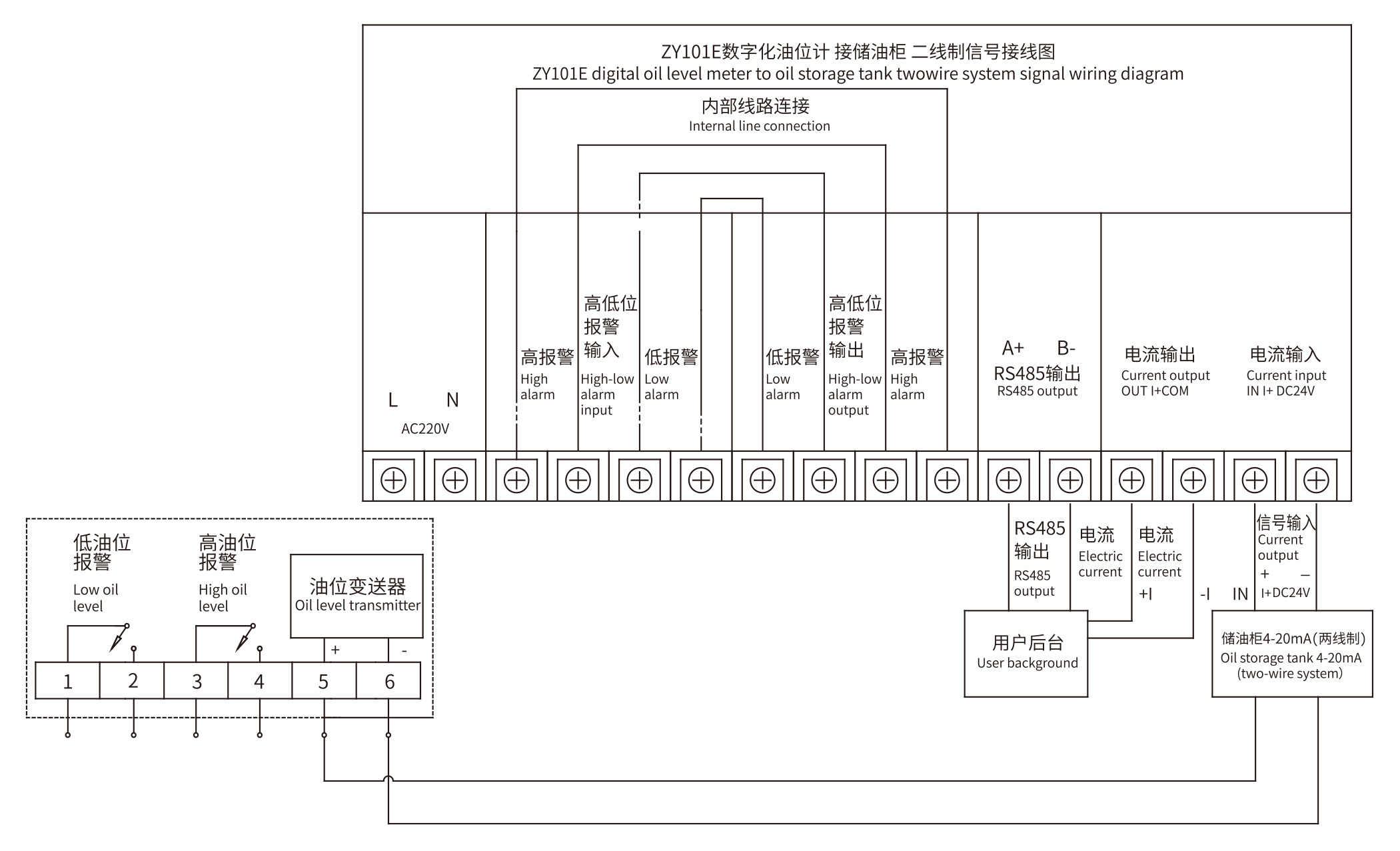

智慧电站端子接线图

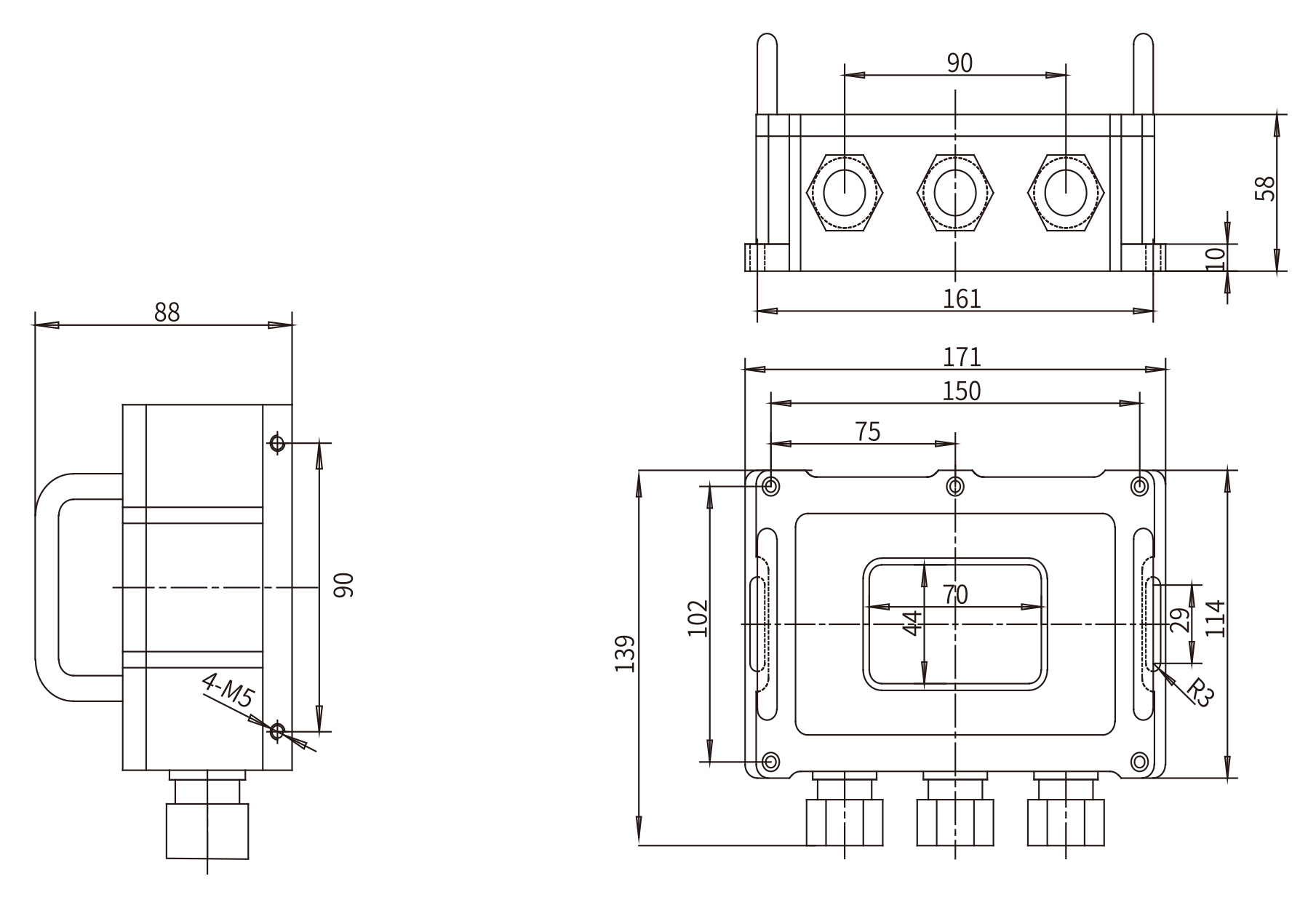

外形尺寸图
