SYJ 系列速动油压继电器

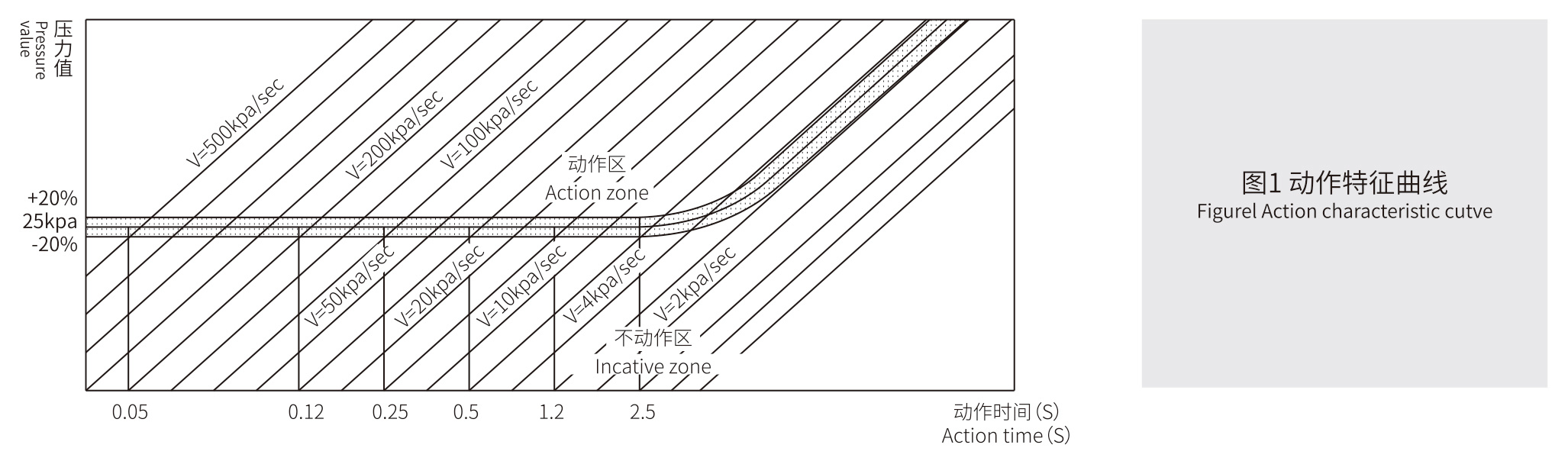

SYJ速动油压继电器以油箱内部压力变化速度作为电器信号的一种保护继电器，它用于保护变压器、电力电容器、电抗器等设备的油箱安全。当油箱内压力升高速度大于3±1kpa/Sec时，速动油压继电器即可动作，其动作响应时间随着压力梯度的升高而缩短，其动作特征曲线参见图1
关键词：
所属分类：
产品描述
产品介绍
SYJ速动油压继电器以油箱内部压力变化速度作为电器信号的一种保护继电器，它用于保护变压器、电力电容器、电抗器等设备的油箱安全。当油箱内压力升高速度大于3±1kpa/Sec时，速动油压继电器即可动作，其动作响应时间随着压力梯度的升高而缩短，其动作特征曲线参见图1
本继电器的动作特征可使变压器在突发恶性事故时油箱内压力处于低压力区即可及时发出报警，切断电源;同以往的常规气体继电器相比更可靠，动作灵敏，可大幅度减少变压器因故障所造成的损失。使用本产品时，推荐电气信号接跳闸。
本产品还可实现双路电气信号输出,一路接跳闸，另一路可接计算机系统。

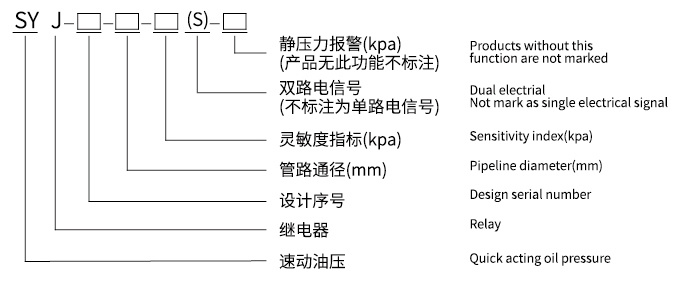

型号及使用范围
标注实例：SYJ9-50-25\20(S)表示第9次设计的管路通径为中50mm，灵敏度为25kPa\20kPa，双路电信号的速动油压继电器
使用条件及产品特点
1.适用于油浸式变压器、电力电容器、电抗器及其它密封的油浸式电器油箱
2.环境要求：-45℃-+50℃。
3.相对湿度：+20℃时，不大于95%
4.本产品采用合金铝型材加工而成，没有渗漏、断裂的隐患
5.产品的安装位置与最高油面的垂直距离可选择位于0～6m之间
6.工作性能精确可靠
7.本产品配备检测装置，可根据用户要求提高产品灵敏度，在线测试方便
8.可提供双路电气报警系统，便于计算机监控管理

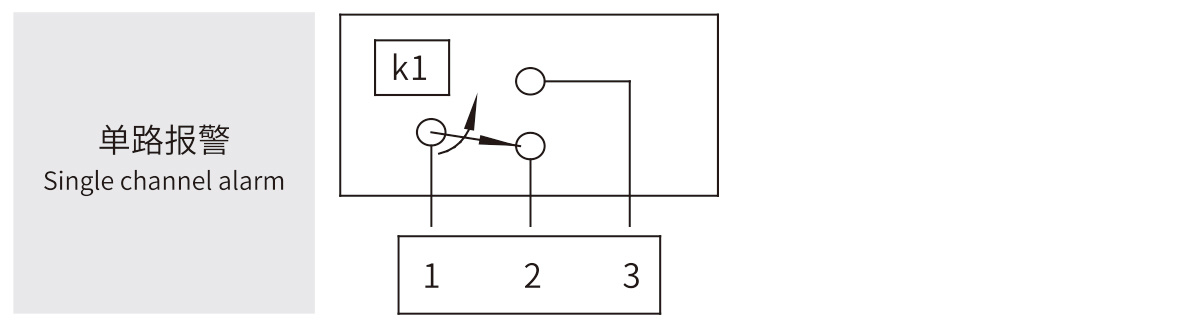

接线图及接点容量
| 电源类型 | 电压（V） | 电流（A） | |
| 交流 AC | 220、110 | 3 | 功率因数 cos φ≥0.6 |
| 直流 DC | 0.25、0.5 | 时间常数 T≤5×10-3S | |

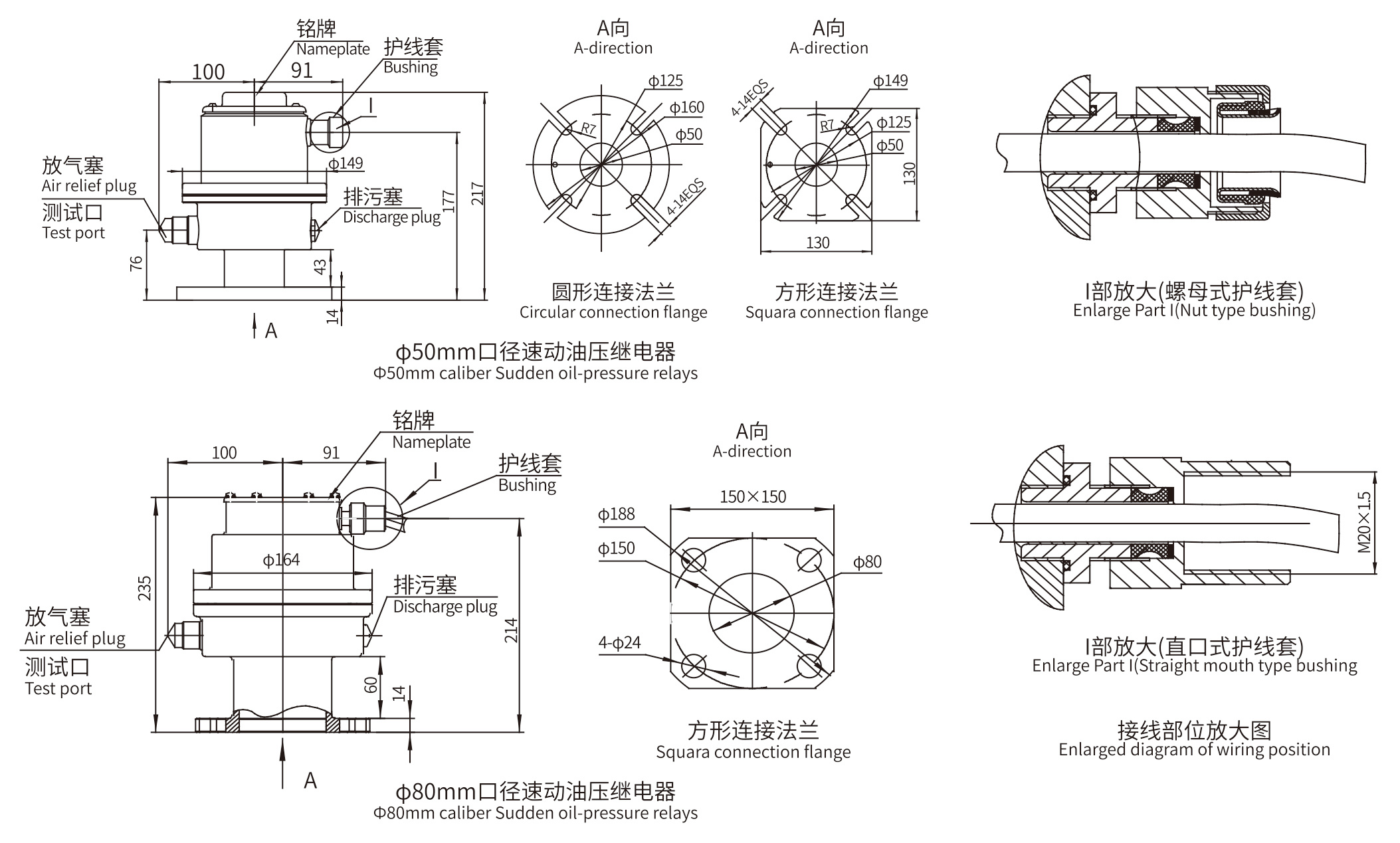

外形及安装尺寸
