QJM 40系列全密封变压器气体继电器
QJM (F/S)-40全密封变压器气体继电器是全密封变压器的专用综合保护继电器，可对变压器提供重瓦斯保护(压力超限保护)、瓦斯气体保护、油位显示、注油、补油、压力释放等功能。可极大方便供电部门监视全密封变压器运行情况及诊断变压器故障，适用于全密封变压器及箱式变电站。
关键词：
所属分类：
产品描述
产品介绍
QJM (F/S)-40全密封变压器气体继电器是全密封变压器的专用综合保护继电器，可对变压器提供重瓦斯保护(压力超限保护)、瓦斯气体保护、油位显示、注油、补油、压力释放等功能。可极大方便供电部门监视全密封变压器运行情况及诊断变压器故障，适用于全密封变压器及箱式变电站。
型号说明
例：QJM(F/S)-40/30-20-35表示全密封用的，压力继电器报警值为30kPa且为两组报警接点，轻瓦斯气体报警油位为油箱盖下部20mm，压力释放阀的开启压力为35kPa，管路通径为40mm的气体继电器。
注*：轻瓦斯气体报警油位也可根据客户要求选定
使用条件
3.1 环境温度：-30℃～50℃，允许工作温度：-40℃～100℃；
3.2 安装位置：变压器箱盖上；

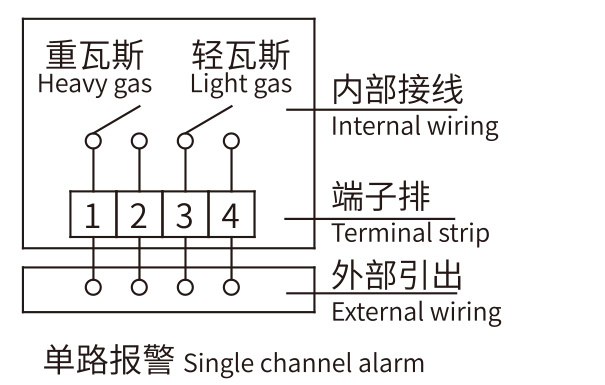

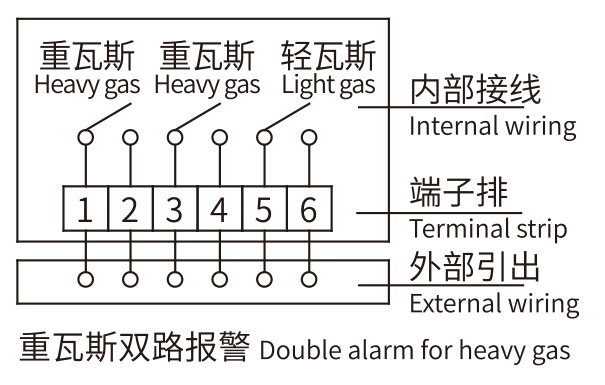

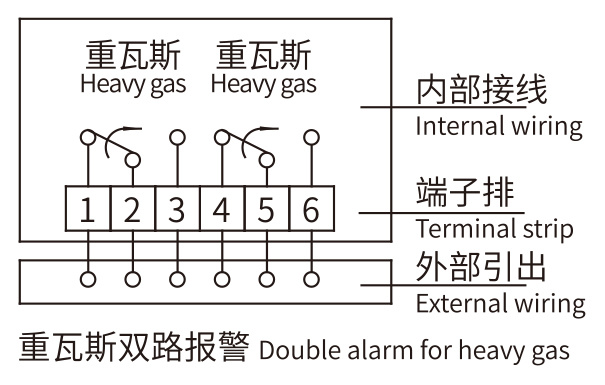

接线图及接点容量
| 电源类型 | 工作电压 | 工作电流 | 感性负载 |
| 直流 DC | 220V | 1A | 0.25(T=7ms) |
| 交流 AC | 2A | 1(COS φ=0.4) |

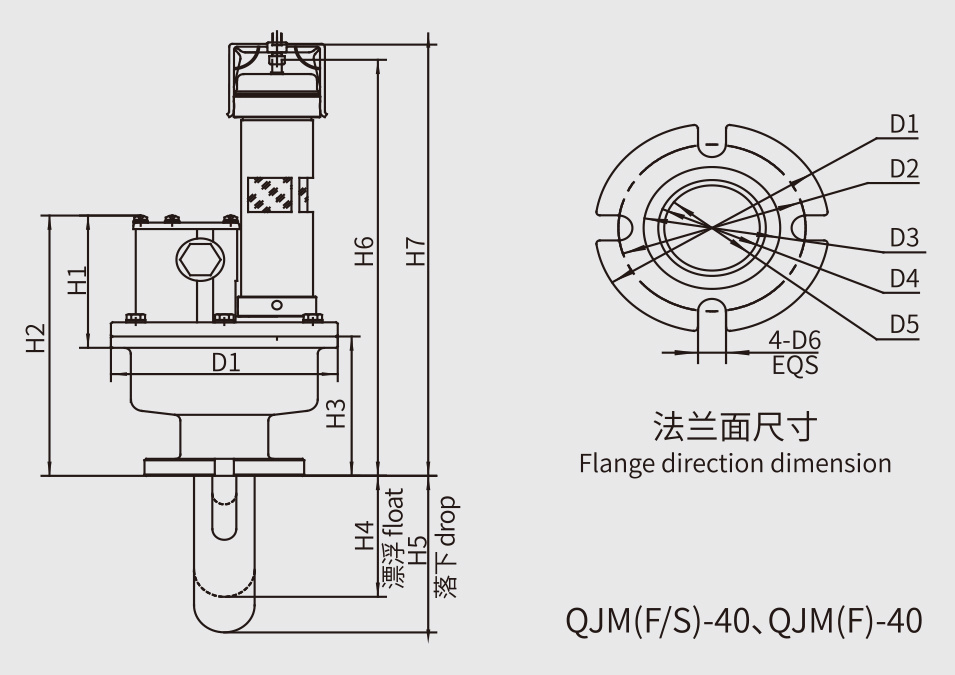

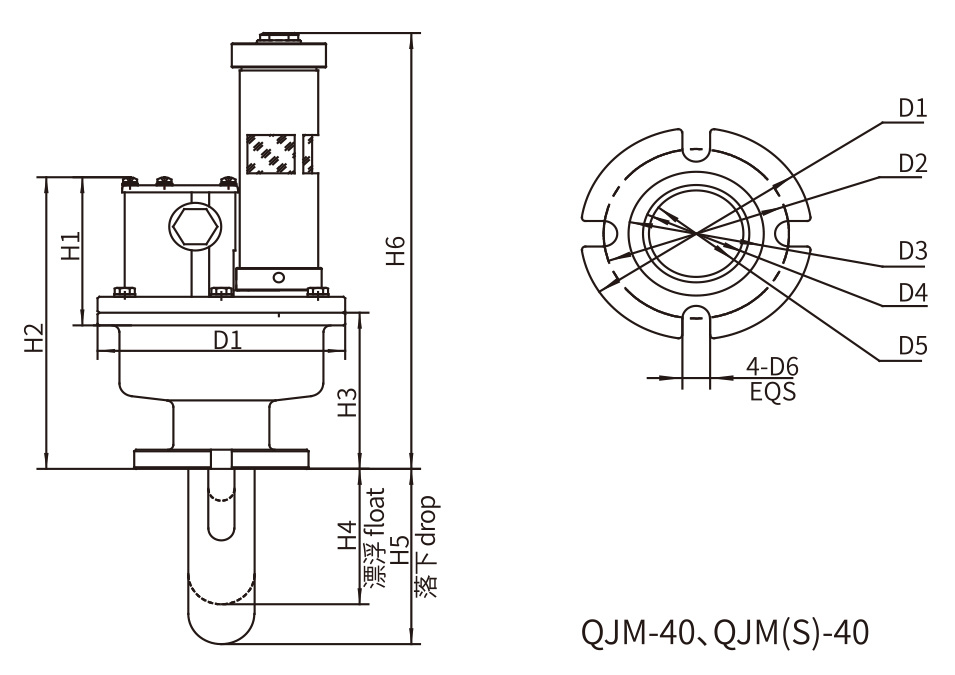

外形及安装尺寸
| D1 (mm) |
D2 (mm) |
D3 (mm) |
D4 (mm) |
D5 (mm) |
D6 (mm) |
H1 (mm) |
H2 (mm) |
H3 (mm) |
H4 (mm) |
H5 (mm) |
H6 (mm) |
H7 (mm) |
| φ100 | φ80 | φ58.5 | φ46 | φ41 | φ12 | 183 | 93 | 98 | 85 | 110 | 295 | 315 |
|
D1 |
D2 (mm) |
D3 (mm) |
D4 (mm) |
D5 (mm) |
D6 (mm) |
H1 (mm) |
H2 (mm) |
H3 (mm) |
H4 (mm) |
H5 (mm) |
H6 (mm) |

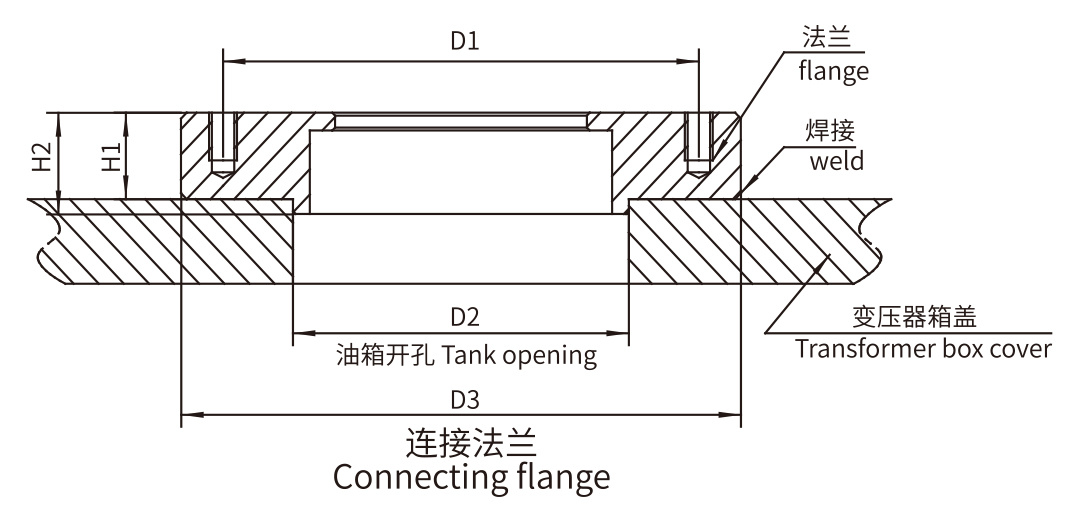

| φ100 | φ80 | φ58.5 | φ46 | φ41 | φ12 | 183 | 93 | 98 | 85 | 110 | 275 |
| D1 (mm) |
D2 (mm) |
D3 (mm) |
H1 (mm) |
H2 (mm) |
| φ85 | φ60 | φ100 | 16 | 18 |
